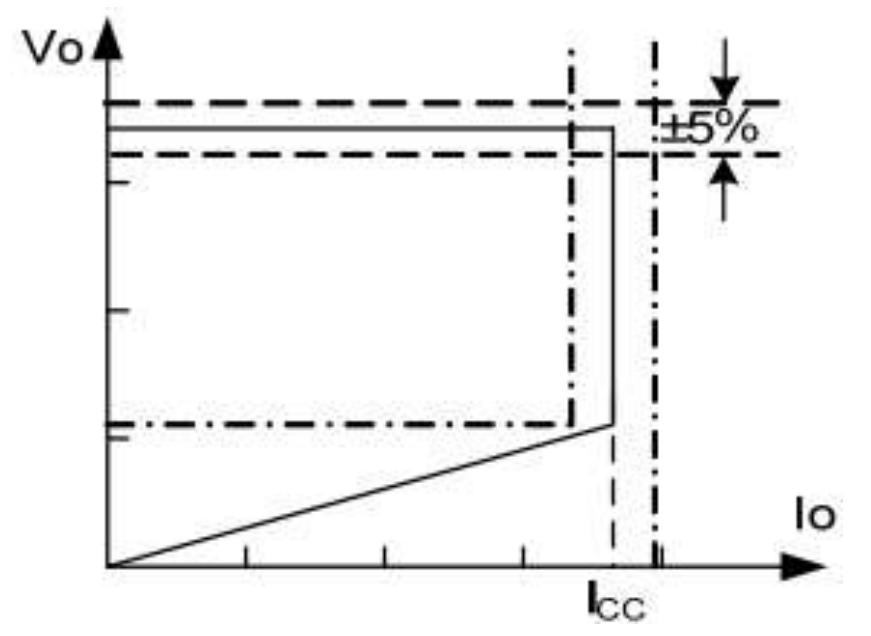

CR5212充電器電源ic芯片是一款應用于小功率 AC/DC 充電器和電源適配器的高性能離線式脈寬調制控制器。該芯片采用原邊檢測和調整的拓?fù)浣Y(jié)構，因此在應用時無需 TL431 和光耦。 芯片內置恒流/恒壓兩種控制方式，其典型的控制曲線如圖所示。
在恒流控制時，最大輸出電流和輸出功率可以通過CS 引腳的限流電阻 RS設定。在恒壓控制時，內置恒壓采樣電路以及高精度的誤差比較器基準電壓保證了芯片的高性能和高精度。此外，內置線損補償電路保證了從空載到滿載條件下輸出電壓精度。芯片還具有極低的靜態工作電流（典型值為 650μA），芯片待機功耗低于 100mW。
CR5212芯片針對各種故障設計了一系列完善的保護措施，包括逐周期電流限制、峰值電流限制、過壓保護、FB 開路保護、CS 開路保護、輸出短路保護、LEB、OTP、電源箝位和欠壓鎖定功能。
CR5212電源ic芯片特征
■ 低啟動電流
■ 恒壓精度可達±5%、恒流精度可達±4%
■ 原邊檢測拓?fù)浣Y(jié)構，無需TL431和光耦
■ 全電壓范圍內高精度恒壓和恒流輸出
■ 可編程CC/CV模式控制
■ 內置輸出線電壓補償功能
■ 內置初級電感量偏差補償功能
■ 內置前沿消隱電路 (LEB)
■ 內置高低壓過功率補償
■ 內置次級電壓采樣控制器
■ 無音頻噪音控制技術
■ VDD端過壓保護
■ 內置FB開路保護功能
■ 內置CS開路保護功能
■ 欠壓鎖定保護功能
■ 逐周期電流限制
■ 過載保護
■ 過溫保護
■ SOP-7L封裝

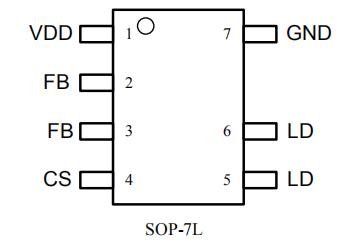

CR5212芯片引腳圖
| 引腳 | 名稱 | 輸入/輸出 | 描述 |
| 1 | VDD | Power | 電源。 |
| 2、3 | FB | IN | 輔助繞組電壓反饋輸入端。此引腳通過一個電阻分壓器連接到反射輸出電壓的輔助繞組上。 |
| 4 | CS | IN | 電流檢測輸入端。 |
| 5、6 | LD | OUT | 內置 BJT 集電極端。 |
| 7 | GND | Power | 地。 |

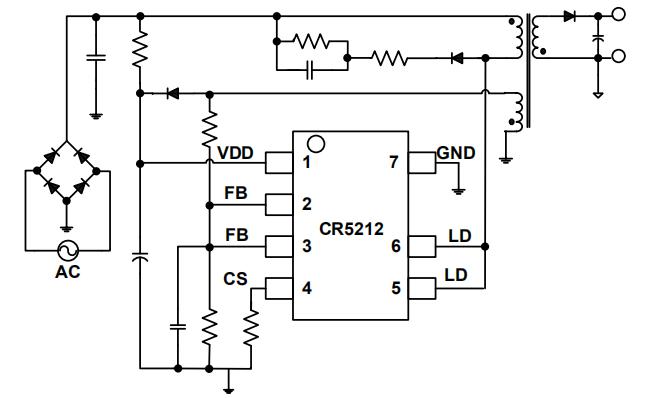

cr5212電路圖
應用領域
■ 手機/數碼攝像機充電器
■ 小功率電源適配器
■ 電腦和電視機的輔助電源
■ 替代線性調節器或RCC

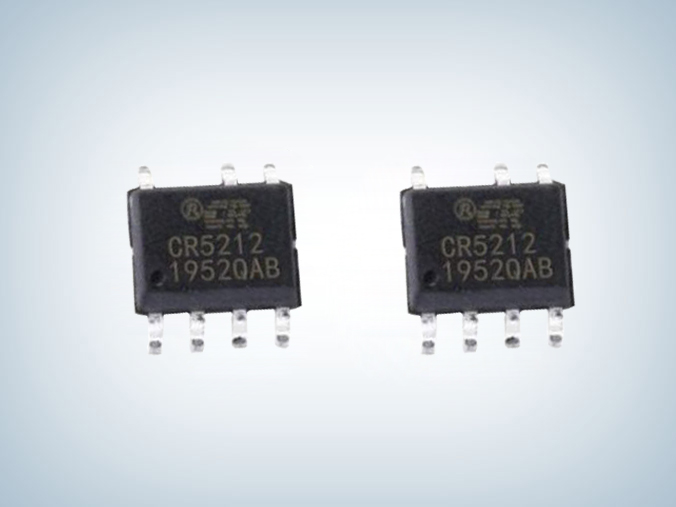

CR5212高精度恒流/恒壓原邊PWM功率開關采用SOP-7L封裝是一款低成本、高性價比的脈寬調制控制器，85-264VAC典型應用功率≤5W，適用于離線式小功率 AC/DC 電池充電器和電源適配器。它采用原邊控制方式，因此不需要 TL431 和光耦。內置采樣電路能夠提供高精度恒流/恒壓控制，能夠較好地滿足大多數充電器的要求，更多cr5212芯片規格書及應用資料手冊請向啟臣微代理驪微電子申請。>>
