CR6248是一款高精度CC/CV原邊檢測PWM開關，待機功耗小于 75mW。集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得CR6248 12w原邊芯片具有更高的可靠性。
CR6248 12w原邊芯片內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90V~264V）內輸出恒定的功率。
cr6248電源ic特點
■ 高精度 CC/CV 控制，無需光耦和 TL431
■ 內置 650V 功率開關 MOSFET
■ 低的啟動電流：5uA（Typ）
■ 低的工作電流：1mA（Typ）
■ 內置軟啟動功能
■ 內置前沿消隱電路(LEB)
■ 內置優化 EMI 特性電路
■ 內置全電壓功率自適應補償功能
■ 內置初級電感量偏差補償功能
■ 內置輸出線壓降補償
■ 內置多重保護功能
■ DIP-8L綠色封裝

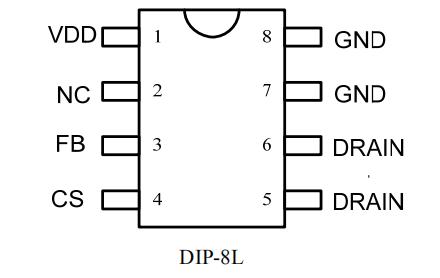

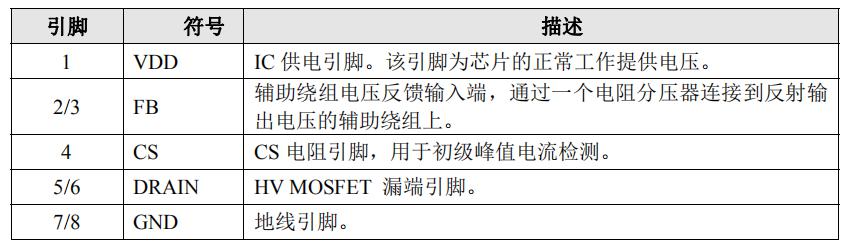

cr6248引腳分布及描述

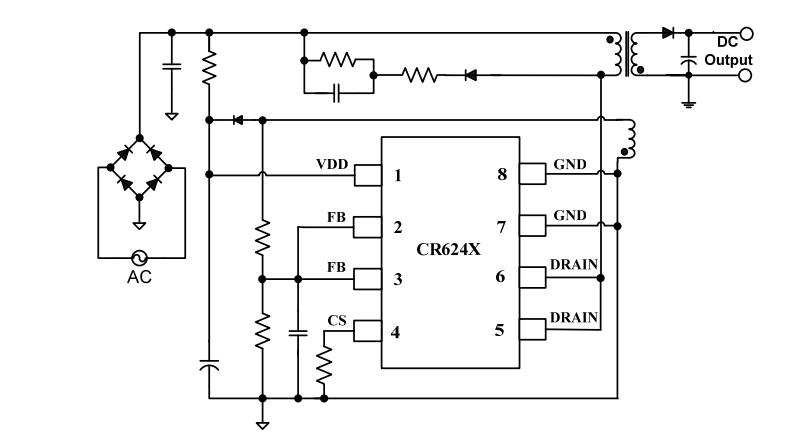

CR6248電源電路圖
應用領域
■ 小功率電源適配器
■ 蜂窩電話充電器
■ 數碼相機充電器
■ 電腦和服務器輔助電源
■ 替代線性調整器和RCC

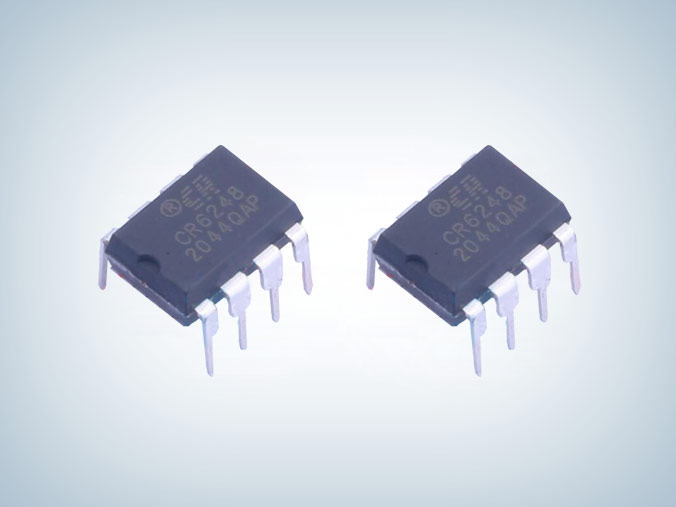

CR6248 采用DIP-8L封裝，230VAC 15%應用功率≤15W，90-265VAC應用功率≤13W，管腳及功能與OB2530基本一致，可兼容代換OB2530，被廣泛應用于手機、無繩電話、PDA、數碼相機等電池充電器、小功率適配器、PC、TV 等輔助電源、線性電源/RCC 替換等領域，更多12w原邊芯片CR6248_5V2.4A、CR6248_12V1A充電器/適配器方案產品手冊、應用設計指導書等資料請向啟辰微代理驪微電子申請。>>
