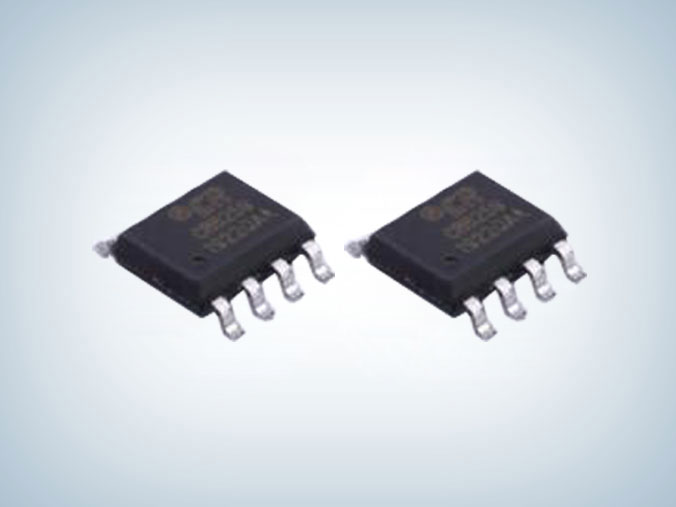

CR6259 18W高精度原邊pwm電源開關
所屬分類：CR/啟臣微
品牌：CR啟臣微
型號：CR6259
封裝： SOP-8L
功率：≤18 W
電流：
型號：CR6259
封裝： SOP-8L
功率：≤18 W
電流：
訂購熱線：0755-23087599
CR6259高精度原邊pwm電源開關采用SOP-8L封裝，典型應用功率≤18W，待機功耗小于75mW，采用原邊控制方式，因此不需要TL431和光耦，是一款高性能原邊檢測控制的PWM開關。
CR6259集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得芯片具有更高的可靠性。
CR6259高精度原邊pwm電源開關特點
■待機低于75mW
■原邊檢測拓?fù)浣Y(jié)構，無需光耦和TL431
■全電壓范圍內高精度恒壓和恒流輸出
■可編程CC/CV模式控制
■采用多模式控制的效率均衡技術
■內置輸出線電壓補償功能
■內置初級電感量偏差補償功能
■內置全電壓功率自適應補償功能
■內置過溫度保護功能
■內置CS開路保護功能
■內置輸出短路保護功能
■內置前沿消隱
■VDD端過壓保護和鉗位保護
■逐周期過流保護
■4個引腳散熱
■SOP-8L綠色封裝

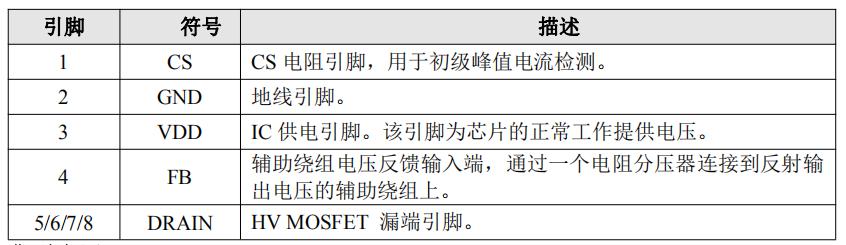

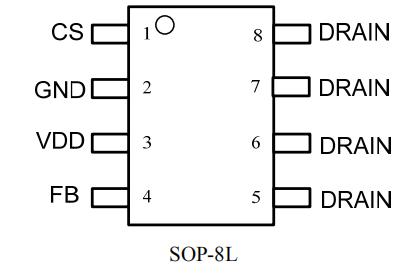

引腳分布及功能描述

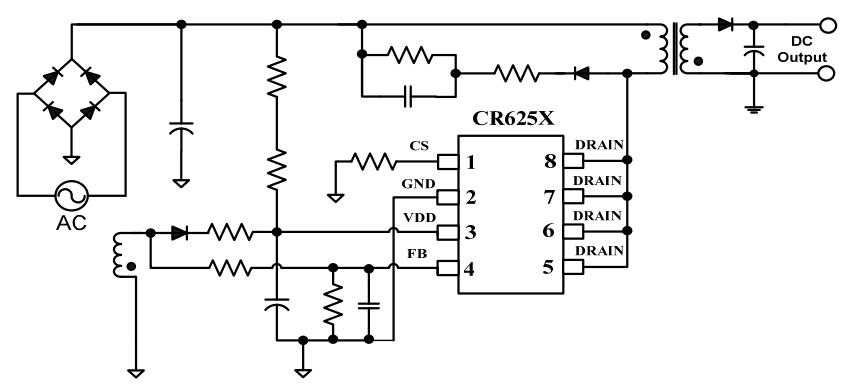

典型應用電路圖
應用領域
■小功率電源適配器
■數碼相機充電器
■蜂窩電話充電器
■替代線性調整器和RCC
■電腦和服務器輔助電源
CR6259高精度原邊pwm電源開關內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90Vac~264Vac）內輸出恒定的功率。
