SD8583S_電源適配器/充電器芯片 SD8583
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SD8583
封裝：SOP7
功率：75mW
電流：1.5A
型號：SD8583
封裝：SOP7
功率：75mW
電流：1.5A
訂購熱線：0755-23087599
SD8583S產品描述：
SD8583S是內置高壓MOS管功率開關的原邊控制開關電源（PSR），采用PFM調制技術，提供精確的恒壓/恒流（CV/CC）控制環路，具有非常高的穩定性和平均效率。
采用SD8583S設計系統，無需光耦，可省去次級反饋控制、環路補償，精簡電路、降低系統成本。
SD8583S適用8~10W輸出功率，內置線損補償功能和峰值電流補償功能。
SD8583S產品特點：
內置高壓MOS管功率開關
原邊控制模式
低啟動電流
前沿消隱
逐周期限流
PFM調制
降峰值模式
過壓保護
欠壓鎖定
環路開路保護
最大導通時間保護
過溫保護
線損電壓補償
峰值電流補償

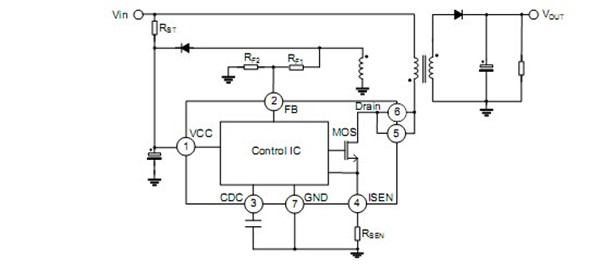

典型應用圖
典型應用圖
SD8583S是離線式開關電源集成電路，是內置線損補償和峰值電流補償的高端電源控制器，通過檢測變壓器院級線圈的峰值電流和輔助線圈的反饋電壓，控制系統的輸出電壓和電流，達到輸出恒壓或者恒流的目的。
SD8583S完整的工作周期分為峰值電流檢測和反饋電壓檢測：
當MOS管導通，通過采樣電阻檢測院級線圈的電流，此時FB端電壓為負，輸出電容對負載供電，輸出電壓V0下降，當原級線圈的電流達到峰值時，MOS管關斷，FB端電壓檢測開始，存儲的次級線圈的能量對輸出電容充電，輸出電壓V0上升，并對負載供電，當同時滿足恒壓、恒流環路控制的開啟條件后，MOS管才開啟，隨之，芯片再次進入峰值電流檢測。
