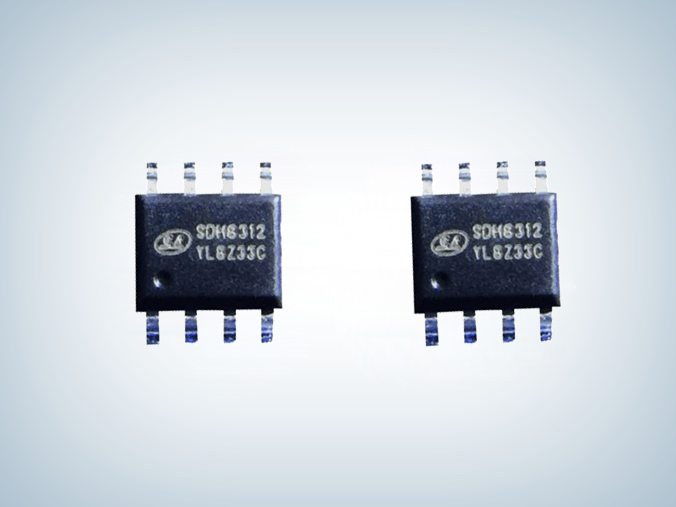

SDH8312 ac-dc非隔離芯片是用于開關電源的內置650V高壓MOSFET的AC-DC控制器。
SDH8312內置高壓啟動以及自供電功能，可滿足快速啟動以及低待機功耗的要求。具有自適應降頻功能，可進一步優化輕載條件下的轉換效率。具有軟啟動功能，能夠減小器件的應力，有效防止啟動時電感飽和。SDH8312內部還集成了各種異常狀態的保護功能，包括：VDD欠壓保護，開環保護，輸出過載保護，輸出短路保護，過溫保護等。觸發保護后，電路會不斷自動重啟，直到系統正常工作為止。
SDH8312芯片主要特點
■ 輸出電壓可調
■ 高壓啟動
■ 自適應降頻
■ 軟啟動
■ VDD欠壓保護
■ FB開環保護
■ 前沿消隱
■ 輸出過載保護
■ 短路保護
■ 過溫保護
sdh8312引腳圖及功能
| 管腳號 | 管腳名稱 | I/O | 管腳描述 |
| 1,2 | SOURCE | G | 功率MOSFET源極和控制電路的參考地 |
| 3 | FB | I | 反饋腳，通過調整FB分壓電阻設置不同的輸出電壓 |
| 4 | VDD | P | 控制電路電源 |
| 5,6,7,8 | DRAIN | O | 功率MOSFET漏極 |

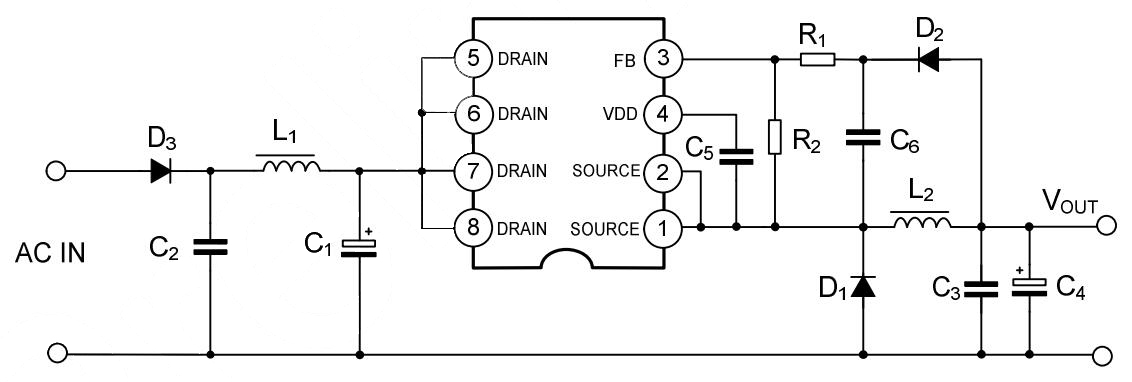

sdh8312應用電路圖
應用領域
■ 小家電
■ 非隔離鋪助電源
sdh8312芯片采用SOP-8封裝，典型應用功率5V0.2A，廣泛應用于小家電、非隔離輔助電源領域，更多杭州士蘭微sdh8312 5V0.2A ac-dc非隔離芯片產品手冊和sdh8312引腳圖及sdh8312應用電路圖等資料請向士蘭微代理驪微電子申請。>>
