SD4931電流控制器描述
SD4931是用于開關電源的內置100V高壓MOSFET的電流模式PWM控制器。
SD4931電流控制器內置高壓啟動電路。在輕載下會進入打隔模式，從而有效地降低系統的待機功耗。具有降頻功能，進一步優化輕載條件下的轉換效率。具有軟啟動功能，能夠減小器件的應力，防止變壓器飽和。有VDD打隔功能，不僅防止VDD欠壓重啟，也有效地降低待機功耗。
SD4931電流控制器內部還集成了各種異常狀態的保護功能，包括：VDD欠壓保護，VDD過壓保護，前沿消隱，輸出短路保護，過流保護，過溫保護等。觸發保護后，電路會不斷自動重啟，直到系統正常為止。

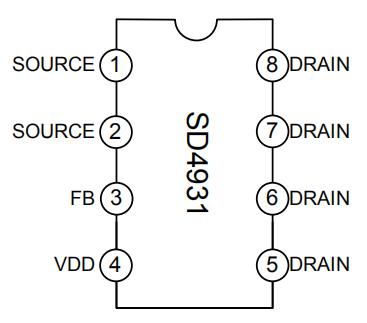

SD4931管腳排列圖
SD4931管腳描述
| 管腳號 | 管腳名稱 | I/O | 管腳描述 |
| 1，2 | SOURCE | I/O | 功率MOSFET源極和控制電路的參考地 |
| 3 | FB | I | 反饋輸入端 |
| 4 | VDD | I/O | 控制電路的供電電源 |
| 5,6,7,8 | DRAIN | I/O | 功率MOSFET漏極 |
SD4931電流控制器主要特點
·20V至100V輸入電壓
·12~15V輸出電壓
·1A輸出電流
·高壓啟動
·輕載打啊
·降頻
·軟啟動
·VDD打啊
·VDD欠壓保護
·VDD過壓保護
·前沿消隱
·輸出短路保護
·過流保護
·過溫保護

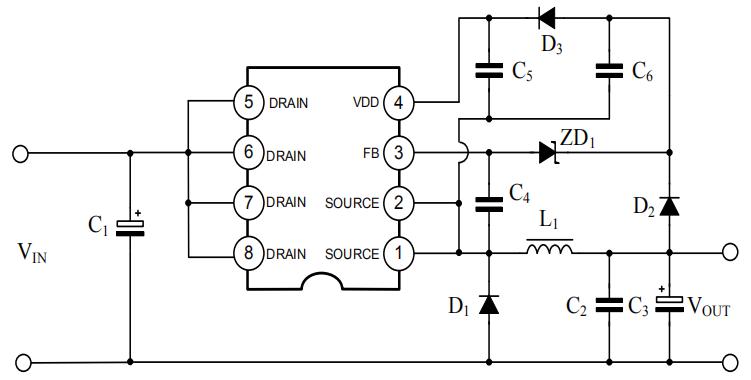

SD4931典型電路圖
SD4931電流控制器應用領域
·平衡輪
·以太網供電
·電動自行車
·電動工具
更多SD4931 100VSD4931 100V電流控制器產品手冊及相關資料，可咨詢驪微電子。
