SD6835產品描述：
SD6835是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品。 該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。
SD6835是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品。 該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。
電路的開關中心頻率為25~67KHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。 內置峰值電流補償電路，可以使不同交流電壓輸入時極限峰值電流一致。內置極限輸出功率補償電路，可以使不同交流電壓輸入時極限輸出功率平衡。內置斜坡補償電路，以適應更寬變壓器應用。上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和。還可以通過CS端電阻調節極限峰值電流。 電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。
SD6835產品特點：
■ 能源之星2.0標準
■ 低啟動電流
■ 隨負載而變的開關頻率可以提高效率
■ 抖動的開關頻率可以降低EMI
■ 過壓、過載、過溫保護
■ 外置峰值電流采樣電阻
■ 極限輸出功率補償
■ 斜坡補償
■ 欠壓鎖定
■ 內部集成高壓MOSFET
■ 自動重啟
■ 峰值電流補償電路
■ 初始化峰值電流最大補償，實現軟啟動功能
■ 打嗝模式
■ 逐周期限流

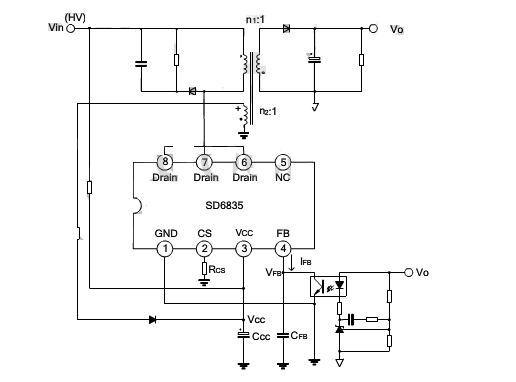

典型應用圖
典型應用圖
