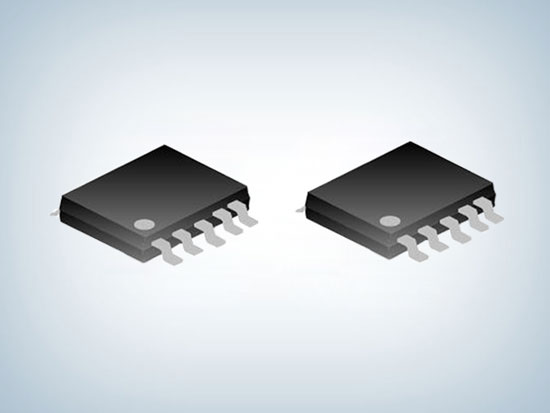

SD8666QS 36W內置MOS原邊PWM控制芯片
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SD8666QS
封裝：EHSOP-5-325-1.7
功率：36W
電流：12v3a
型號：SD8666QS
封裝：EHSOP-5-325-1.7
功率：36W
電流：12v3a
訂購熱線：0755-23087599
SD8666QS概述：
SD8666QS 是用于開關電源的內置高壓功率MOSFET、外置采樣電阻的準諧振電流模式PWM+PFM 控制器。
SD8666QS 原邊PWM控制芯片具有多重模式控制：在重載下，高壓時工作在QR 模式，可以減小開關損耗，低壓時工作固定頻率（55KHz）的CCM 模式。在中載和輕載下，工作在QR+PFM 模式，可以提高轉換效率。在空載下，進入打嗝模式，有效地降低電路的待機功耗。
SD8666QS 具有抖頻功能，以降低EMI。具有峰值電流補償功能，在不同的AC 輸入電壓下能保持極限輸出功率一致。還有軟啟動功能，在上電過程中減小器件應力。
SD8666QS原邊PWM控制芯片內部集成了各種異常狀態的保護功能，包括VCC過壓保護，輸出過載保護，輸出過壓保護，前沿消隱，逐周期峰值限流，輸出二極管短路保護，AC 輸入電壓欠壓/過壓保護和過溫保護等。
SD8666QS原邊PWM控制芯片主要特點：
■ QR 模式改善EMI 和減小開關損耗
■ 輕載下的PFM 模式提高效率
■ 空載時進入打嗝模式
■ 低壓重載升頻提高極限輸出功率
■ 抖頻改善EMI
■ 峰值電流補償
■ 軟啟動
■ VCC 過壓保護
■ 輸出過載保護
■ 前沿消隱
■ 逐周期峰值限流
■ 輸出二極管短路保護
■ AC 輸入電壓欠壓/過壓保護
■ 外部可設的輸出過壓保護
■ 過溫保護
SD8666QS典型輸出功率能力：

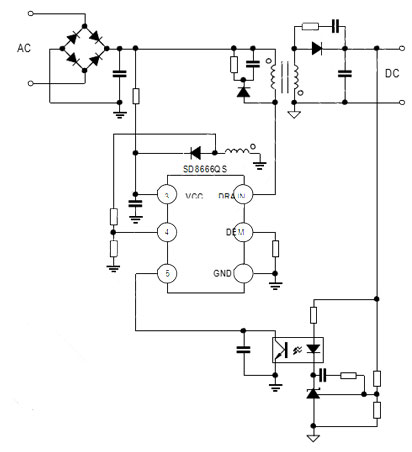

SD8666QS典型應用電路圖：
| 產品 | 85-265V | |
| 適配器 | 開放式 | |
| SD8666QS | 36W | 48W |
SD8666QS典型應用電路圖：
SD8666QS應用領域：
■ 開放式電源
■ 適配器
■ 機頂盒電源
芯片SD8666QS可廣泛適用于36W適配器或48W開放環境，包括通用適配器、快充、顯示器和平板電視等，典型應用于12V3A適配器方案，更多sd8666qs應用電路、sd8666qs數據手冊、規格書及應用資料請向士蘭微代理驪微電子申請。>>
