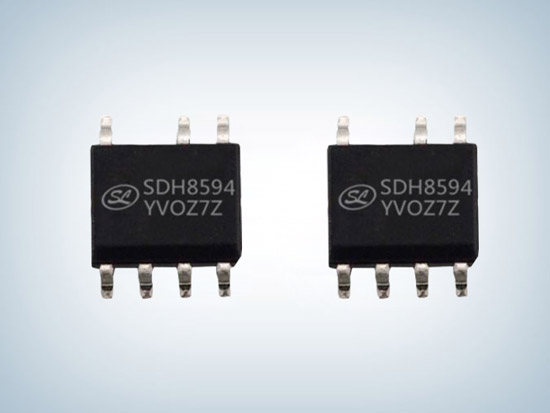

SDH8594AS-原邊反饋控制芯片
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SDH8594AS
封裝：sop-7
功率：8-12W
電流：2A-2.4A
型號：SDH8594AS
封裝：sop-7
功率：8-12W
電流：2A-2.4A
訂購熱線：0755-23087599
SDH8594AS概述：
SDH8594AS是內置高壓M○S管功率開關的原邊控制開關電源(PSR)采用PFM調制技術提供精確的恒壓/恒流(CCC)控制環路具有非常高的穩定性和平均效率。并且集成高壓啟動可以省去外圍的啟動電阻。
采用SDH8594AS設計系統無需光耦可省去次級反饋控制、環路補償精簡電路、降低系統成本。SDH8594AS適用8~12W輸出功率具有可調節線損補償功能和內置峰值電流補償功能。
SDH8594AS產品特點：
- 原邊控制模式
- 髙精度恒流恒壓控制
- 低啟動電流
- 可調節輸出電壓電流
- 可調節線損補償
- 內置650 VMOSFET
- 內置高壓啟動
- 滿足75mW待機標準
- 前沿消隱
- 無需補償電容
- 過溫保護
- VCC過壓保護
- 輸出過壓保護
- 欠壓鎖定
- 逐周期限流
- 輸出短路保護
- 過流保護
- 最大導通時間保護
SDH8594AS管腳排列圖：

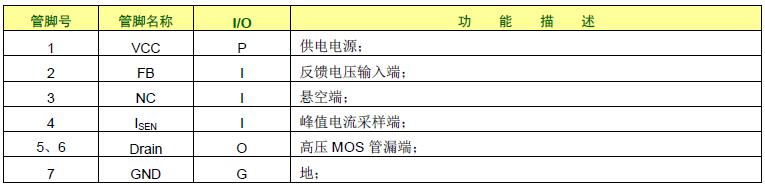

SDH8594AS管腳說明：

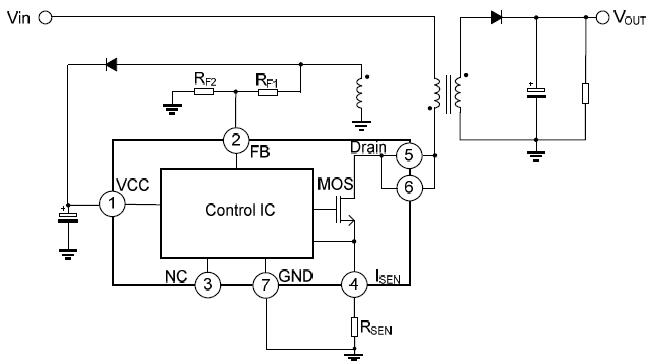

SDH8594AS應用電路圖：
