SDH8303電磁爐芯片是電流模式PWM控制器，內置高壓啟動電路。在輕載下會進入打嗝模式，從而有效地降低系統的待機功耗。具有降頻功能，進一步優化輕載條件下的轉換效率。具有抖頻功能，能夠改善 EMI 特性。具有軟啟動功能，能夠減小器件的應力，防止變壓器飽和。有 VDD 打嗝功能，不僅防止 VDD 欠壓重啟，也有效地降低待機功耗�！ �
SDH8303 內部還集成了各種異常狀態的保護功能，包括：VDD 欠壓保 護，VDD 過壓保護，前沿消隱，輸出短路保護，過流保護，過溫保護等。且保護后，電路會不斷自動重啟，直到系統正常為止，是用于開關電源的內置高壓 MOSFET 的電流模式 PWM 控制器。
sdh8303電源芯片特點
■ 高壓啟動
■ 輕載打嗝
■ 降頻
■ 抖頻
■ 軟啟動
■ VDD 打嗝
■ VDD 欠壓保護
■ VDD 過壓保護
■ 前沿消隱
■ 輸出短路保護
■ 過流保護
■ 過溫保護

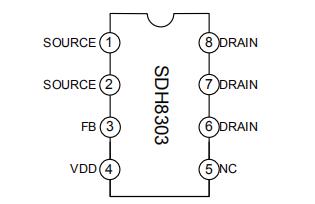

管腳排列圖
| 管腳號 | 管腳名稱 | I/O | 管腳描述 |
| 1, 2 | SOURCE | I/O | 功率MOSFET源極和控制電路的參考地 |
| 3 | FB | I | 反饋輸入端 |
| 4 | VDD | I/O | 控制電路的供電電源 |
| 5 | NC | - | 懸空 |
| 6, 7, 8 | DRAIN | I/O | 功率 MOSFET 漏極 |
典型輸出功率能力
| 產品 | 195~265V | 85~265V | ||
| 適配器 | 開放式 | 適配器 | 開放式 | |
| SDH8303 | 12W | 20W | 7W | 12W |

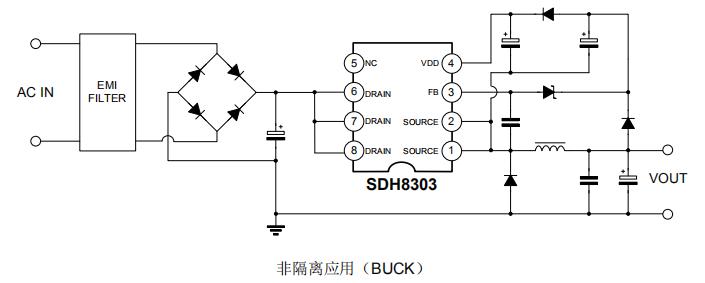

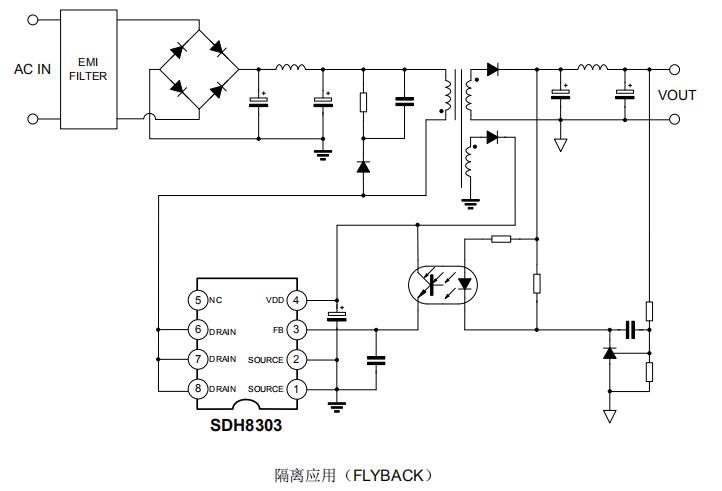

sdh8303應用電路圖：非隔離應用（BUCK）/隔離應用（FLYBACK）
應用領域
■ 離線式開關電源
■ 非隔離升壓降壓轉換器
■ 小家電
SDH8303引腳功能和電氣特性和viper22a/AP8012H相似，在實際應用中，不改版的情況下，sdh8303是可以直接PIN腳兼容代換viper22a/AP8012H的，sdh8303電源芯片被廣泛應用于小家電、非隔離升壓降壓轉換器、離線式開關電源等領域，更多SDH8303電磁爐芯片產品手冊及應用說明請向士蘭微代理驪微電子申請。>>
