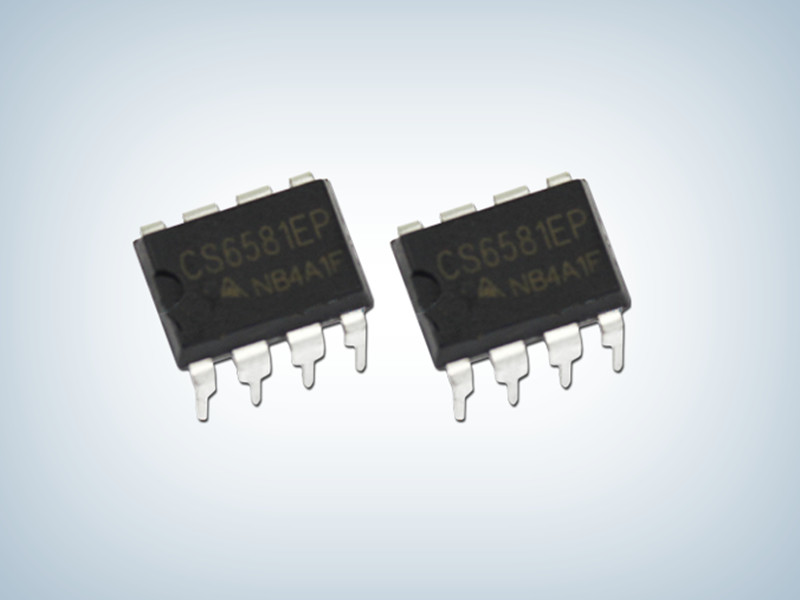

CS6581_非隔離LED恒流控制IC CS6581
所屬分類：華潤華晶
品牌：華潤華晶
型號：CS6581
封裝：DIP8
功率：3W
電流：4A
型號：CS6581
封裝：DIP8
功率：3W
電流：4A
訂購熱線：0755-23087599
CS6581產品描述：
CS6581是一款高精度的LED恒流控制芯片，應用于非隔離的降壓型LED電源系統，適合全范圍的交流電壓輸入或者12V-600V的直流電壓輸入：芯片內置600V功率MOS，只需很少的外圍器件即可實現很高的電流精度，芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED工作電壓的變化而變化，具有優異的負載調整率，無需輔助繞組供電，簡化設計，降低系統成本。
CS6581是一款高精度的LED恒流控制芯片，應用于非隔離的降壓型LED電源系統，適合全范圍的交流電壓輸入或者12V-600V的直流電壓輸入：芯片內置600V功率MOS，只需很少的外圍器件即可實現很高的電流精度，芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED工作電壓的變化而變化，具有優異的負載調整率，無需輔助繞組供電，簡化設計，降低系統成本。
CS6581集成專利的交流輸入電壓欠壓保護功能，在交流輸入電壓過低時系統自動進入打嗝模式，防止在低輸入電壓時輸入電流過大而損環系統，同時芯片還集成了多重保護功能來加強系統的穩定性和可靠性，包括VCC欠壓保護，LED開路/短路保護，逐周期限流以及過溫保護等，所有保護均具有自動重啟功能。
CS6581產品特點：
過界控制模式，可以提高效率
內置600V功率MOS
低工作電流（<1mA>）
UVLO功能
LED開路/短路保護
逐周期限流
過溫保護
封裝形式：SOP8/DIP8

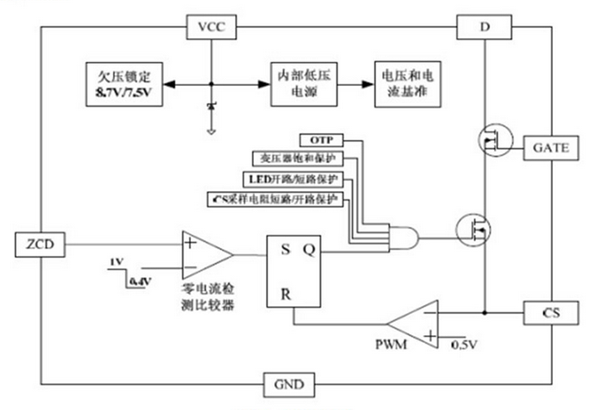

方框圖
