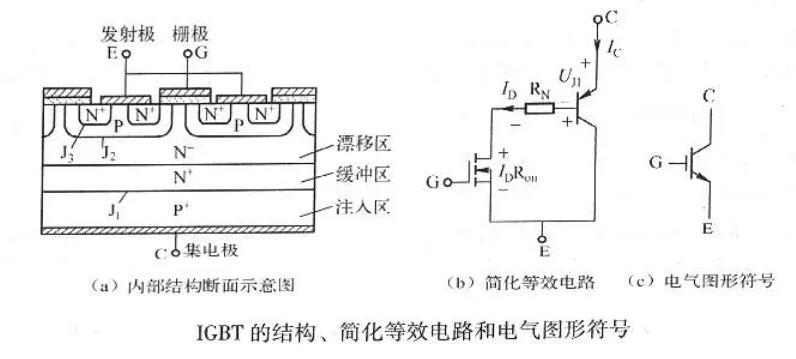

IGBT是什么，IGBT是Insulated Gate Bipolar Transistor的縮寫，它是一種半導體器件，中文名為絕緣柵雙極型晶體管。它是由雙極型晶體管和場效應管構成的半導體器件，具有高電壓、大電流、高開關速度等優點。IGBT廣泛應用于電力電子領域，如逆變器、交流調速器、電機控制、電源變換等方面。


　　

　　IGBT的工作原理是通過控制柵極電壓來控制電流流通或截止，可以分為兩個階段，導通狀態和截止?fàn)顟B(tài)，在實際應用中，還需要考慮到IGBT的驅動電路和保護電路等因素。

　　

　　導通狀態：在IGBT的導通狀態下，其輸入端G接收信號，會產生較小的電流驅動?xùn)艠O，使得柵極上形成一個強大的電場。這個電場將使得p區、n區中間的絕緣層失去絕緣性質，開啟通道，使得電流流過器件。此時，端子E與端子C之間就會被導通，從而使得電流能夠流通。因此，當G接收一個信號時，IGBT就可在導通狀態下工作。

　　

　　截止?fàn)顟B(tài)：在IGBT的截止?fàn)顟B(tài)下，其輸入端G不接收信號，柵極電壓為0V。此時，p區與n區中間的絕緣層處于絕緣狀態，并且沒有開啟通道，因此導體之間并不能流通電流。此時端子E與端子C之間被截止，電流無法流動。因此，只有當G接收一個信號時，才能使得IGBT在導通狀態下工作。

　　

　　IGBT是一種高功率半導體器件，主要用于控制高壓、大電流的電力電子設備和電機控制。它的主要作用包括以下幾個方面：　　

　　電源開關：IGBT經常被用作開關管，可以將高電壓交流電轉換為低電壓直流電以供電子產品使用。　　

　　電機驅動：IGBT可以通過控制電流的流向和大小，實現對電機速度的調節，從而達到精準的電機控制。　　

　　變頻調速：IGBT通過變頻器將電壓或電流的頻率調整到適合電機的工作頻率，從而達到節約能源、提高效率的目的。　　

　　充電與放電：IGBT可以用于電池充電和放電等應用領域，通過控制電流大小和方向，實現對電池的充電和放電。

　　

　　IGBT與MOSFET不同，它既具備MOSFET的控制能力，又有BJT的承流能力，可控硅和MOSFET的綜合特點。而且其控制電流遠遠小于其最大電流，具有靈活的控制方式。總之，IGBT在電力電子、工業控制、家電和航空航天等領域都有廣泛應用，并且在很多方面取代了傳統的功率硅晶體管和晶閘管等器件。
