p-mos管怎么選型,p型mos管選型表!
字號:T|T
p-mos管怎么選型,p型mos管選型主要是從封裝類型、耐壓、導通電阻等多個參數及不同的應用需求去選擇,工程師在選擇p-mos管時,一定要依據電路設計需求及MOS管工作場所來選取合適的MOS管,選擇一款合適的p型mos管,可以很好地控制生產制造成本,最為重要的是將會充分發揮其“螺絲釘”的作用,確保設備得到最高效、最穩定、最持久的應用效果。

目前驪微電子p-mos管可提供-30 ~ -150V,-3~-46A的P 溝道 MOSFET解決方案,封裝主要有SOP-8、TO-252、PDFN33等系列,能夠滿足不同的電路拓?fù)浣Y(jié)構與終端使用需求。
p型mos管選型表
| 型號 | Vdss(V) | Id(A) | 封裝 | RDSON Max(mΩ) |
| SVT03110PL3 | -30 | -46 | PDFN33 | 11 |
| SVT03380PSA | -30 | -6.5 | SOP-8 | 38 |
| SVT10500PD | -100 | -30 | TO-252 | 50 |
| SVGP15751PL3 | -150 | -3 | PDFN33 | 750 |
| SVGP15161PL3A | -150 | -9 | DFN33 | 160 |

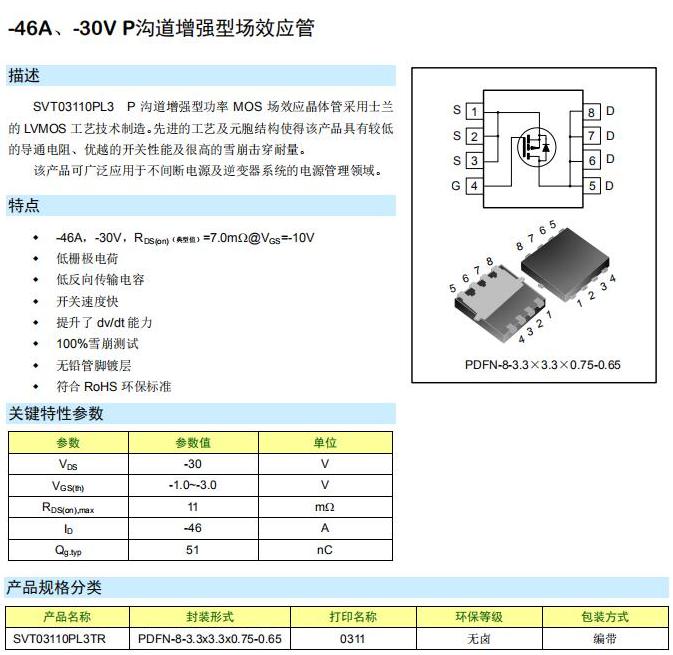

SVT03110PL3 30V增強型p-mos管采用PDFN-8-3*3封裝,提供了超低的導通電阻和柵極電容,漏源電壓-30V,漏極電流-46A,RDs(on)(典型值))=7.0mΩ@Vcs=10V,典型應用于移動電源、吸塵器、筆記本電腦、充電器等領域。

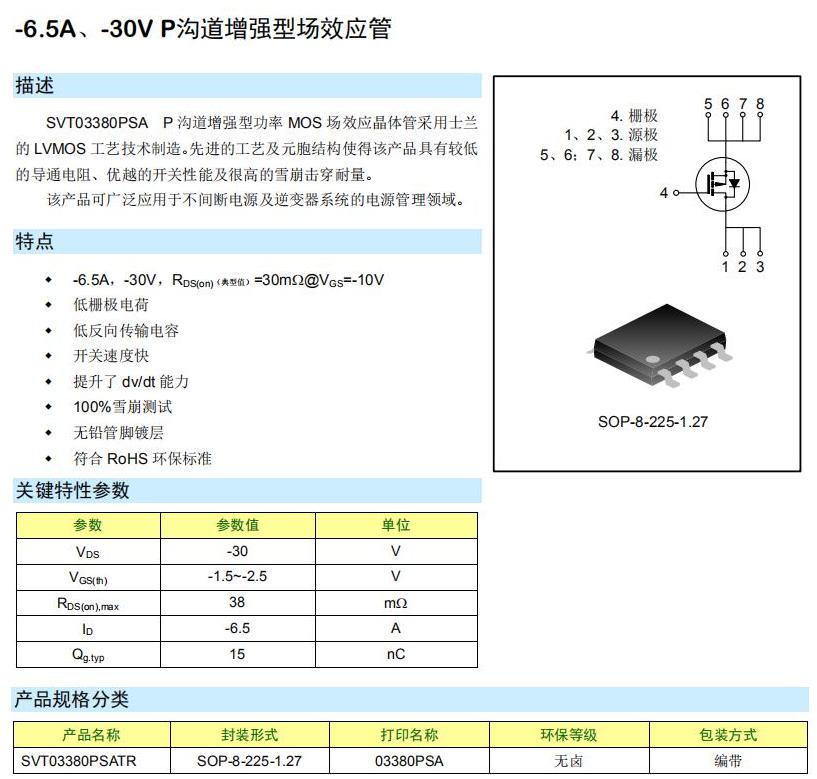

SVT03380PSA p-mos管采用SOP-8封裝,具有較低的導通電阻、優越的開關性能及很高的雪崩擊穿耐量,是-6.5A、-30V P溝道增強型場效應管,,RDs(on)(典型值))=38mΩ@Vcs=10V,典型應用于POS機、打印機、TV、電動工具、儲能等領域。

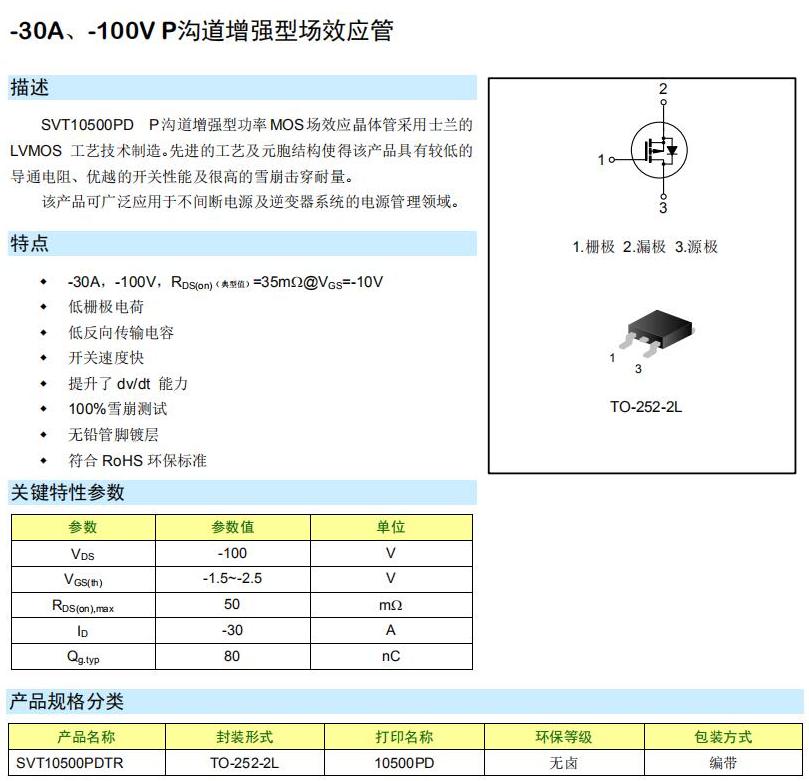

SVT10500PD 100v耐壓p-mos管采用TO-252封裝,漏源電壓:-100V,漏極電流:-30A,RDS(on)(典型值)=35mΩ@VGS=10V,典型應用于報警器、儲能、電動工具等。

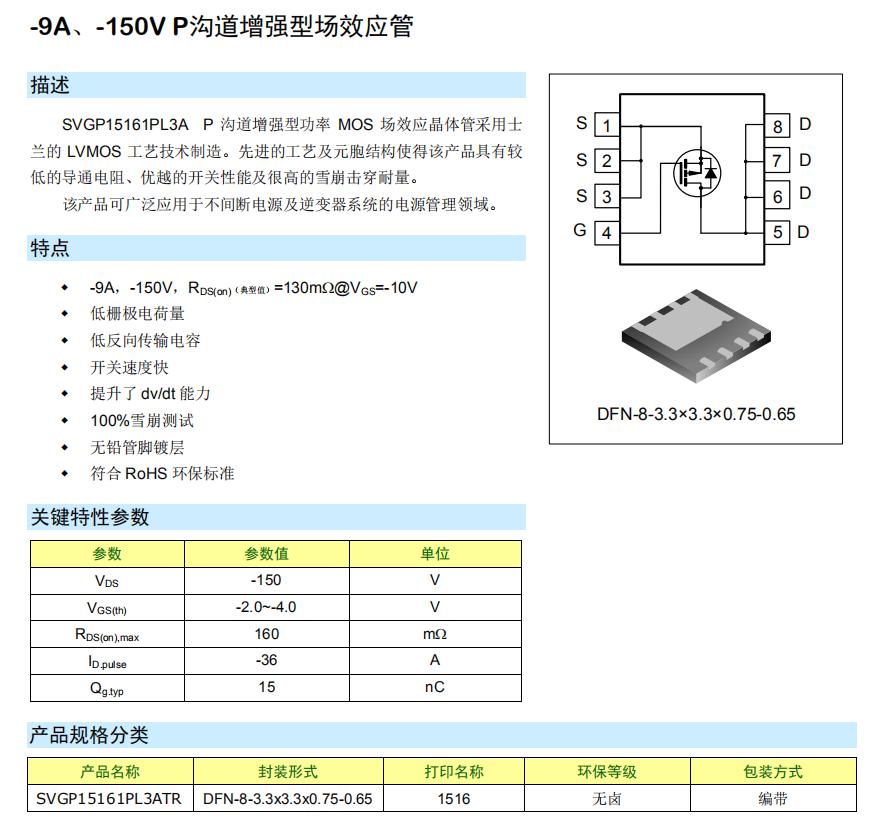

SVGP15161PL3A p mos管場效應晶體管采用PDFN-8-3*3封裝,漏源電壓:-150V,漏極電流:-9A,RDS(on)(典型值)=130mΩ@VGS=10V,典型應用于5G電源、通訊電源、通訊設備等。

P型MOS管是一種適合在低速、低頻領域內應用的器件,具有輸入阻抗高,驅動功率小,電路簡單等特點,被廣泛應用于汽車電子、電源管理、通信設備、工業設備、照明、便攜式產品、消費類電子與計算機3C產品等領域,更多p-mos管和N 溝道MOSFE產品選型及MOSFET國產替代手冊、參數等資料請向士蘭微mos代理驪微電子申請。>>
