HC57015無線快充芯片描述
HC57015 15w無線快充芯片是一款高性能無線充電專用單片機，支持WPC QI 1.2.4版本。HC57015無線快充芯片支持12位ADC、高速脈沖寬度調制、解調單元和5000倍MTP內存。該設備支持I2C、UART、SPI接口。該發射機包括一個業界領先的32位ARM®Cortex®M0處理器，提供高水平的可編程性，同時消耗極低的待機功耗滿足ENERGY STAR®要求。此外，微控制器允許用戶自定義功能，如LED模式、蜂鳴器和FOD閾值設置。
增強型mcu和高速pwm可以提供高精度的功率傳輸，每個模擬部分都可以禁用/啟用，因此芯片的待機功耗極低，滿足了energy star®的要求。
該變送器包括輸入欠壓、輸入過電壓、輸出短路和過溫保護。
HC57015 15w無線快充芯片采用無鉛3x3毫米20針QFN封裝，額定溫度在-40℃到+85℃之間
HC57015無線快充芯片特征：
■ 電源電壓：3.3V至5.5V
■ WPC-1.2.4兼容（BPP和EPP）
■ 支持15W以上高速充電器RX輸出功率支持QC2.0、QC3.0適配器
■ 為獲得最佳EMI性能而優化的同時電壓和電流解調嵌入32位增強型Cortex？-M0內核，在模擬模塊中內置
■ 16kbytes SRAM，在PLL模塊中內置
■ 用于外部mosfet的帶有128mhz集成門驅動器的嵌入式定制pwm模塊
■ 集成12位11通道ADC
■ 集成低失調運算放大器，帶自動校準18通用I/O，帶SPI、I2C和UART接口
■ 過流和過溫保護-40℃至+85℃溫度范圍
■ 提供3 x 3 mm，20針QFN封裝

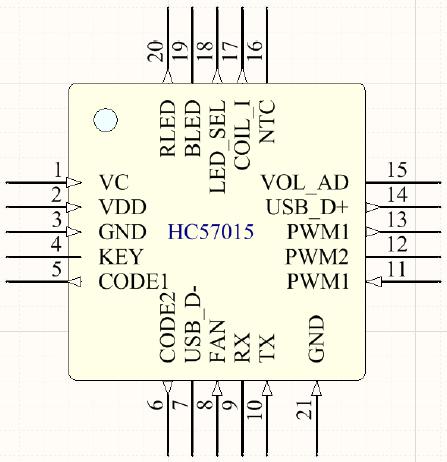

HC57015 15w無線快充芯片管腳分配：
3x3 mm，20-QFN的管腳分配-頂視圖

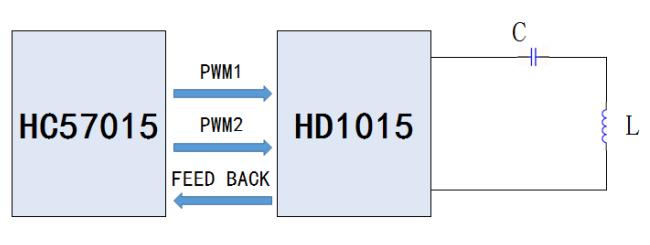

HC57015簡化應用電路：
更多HC57015 15w無線快充芯片產品的詳細手冊或其他資料，請向我們申請。>>
