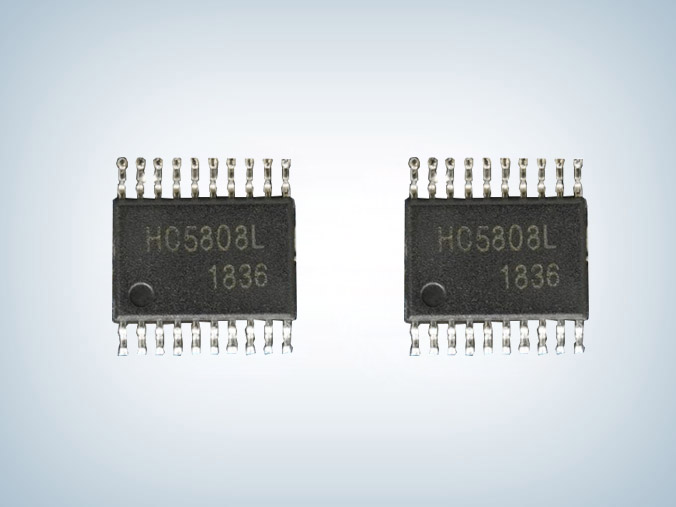

HC5808L無線充soc芯片描述
HC5808L是一款高度集成的無線功率發射器SOC解決方案，包含數字微控制器和模擬前端（AFE）。微控制器包括一個高性能的32位數字核心、豐富的內存和外圍設備。afe包括全橋功率mosfet、電流傳感放大器、通信解調器、線性調節器和保護電路。HC5808L無線充soc芯片支持各種類型的發射機，包括WPC v1.2.4中定義的擴展功率譜（EPP）和基線功率譜（BPP）。
HC5808L無線充soc芯片集成了DP/DM接口。為了實現epp發射機系統，hc5808l soc無線充芯片可以通過dp/dm接口向適配器請求高電壓。HC5808L通過持續監測輸入電壓和輸入直流電流，支持異物檢測（FOD）。此外，HC5808L 10W無線充soc芯片還支持輸入欠壓閉鎖（UVLO）、過流保護（OCP）和過溫保護（OTP）。這些保護措施進一步提高了整個無線功率發射系統的可靠性。
HC5808L 10W無線充soc芯片采用緊湊型3 x 3 mm FCQFN包裝。
HC5808L 10W無線充soc芯片特征
■ 4.0V至14.0V輸入電壓范圍
■ 支持5V/9V/12V輸入
■ 支持高達10W的輸出功率
■ 集成電壓和電流解調
■ 集成低rdson功率fet
■ 集成FET驅動器和引導電路
■ 集成精確的FOD電流傳感器
■ 通過DP/DM支持高壓請求
■ 快速充電2.0/3.0
FCP
AFC
uvlo/ocp/otp
■ 3毫米x 3毫米FCQFN包裝

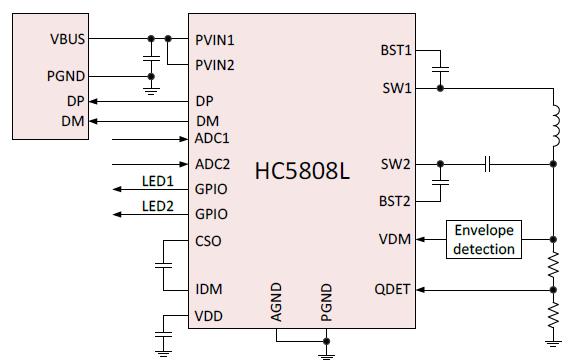

HC5808L典型應用電路
HC5808L soc無線充芯片絕對最大額定值
更多HC5808L 10W無線充soc芯片產品及方案資料可聯系驪微電子在線客服進行申請。。。
| MIN | MAX | UNIT | ||
|
端子電壓范圍 |
PVIN1, PVIN2, SW1, SW2 | -0.3 | 16 | V |
| BST1, BST2 | -0.3 | 21 | V | |
| Others | -0.3 | 7 | V | |
|
溫度范圍 |
Operating Junction, TJ | -40 | 150 | °C |
| Storage temperature range, Tstg | -65 | 150 | °C | |
