HD1015描述：
HD1015 qi無線充芯片是一款高度集成的電源管理芯片，能夠?qū)崿F(xiàn)高性能、高效率和符合wpc規范的無線功率發射系統的成本效益，支持高達20w的功率功率傳輸，使用無線應用專用控制器或通用的基于MCU的發射機控制器。
HD1015 20w無線充芯片集成了一個4-mosfets全橋功率級、柵極驅動器、一個5v降壓dc/dc轉換器、一個3.3V LDO，2.5V精確電壓基準和輸入電流傳感器，系統效率高，使用方便。
HD1015 20w qi無線充芯片方案專有的柵極驅動方案優化了電磁干擾抑制性能，節省了系統成本和設計。具有±2%精度的專用無損電流傳感電路監控全橋輸入電流支持異物檢測和電流解調。內置5v降壓dc/dc變換器3.3v低壓差穩壓器ldo可以為發射機控制器和外部電路提供電源。
HD1015 qi無線充芯片的特點是輸入欠壓鎖定UVLO、過電流、短路保護和過電壓溫度保護。

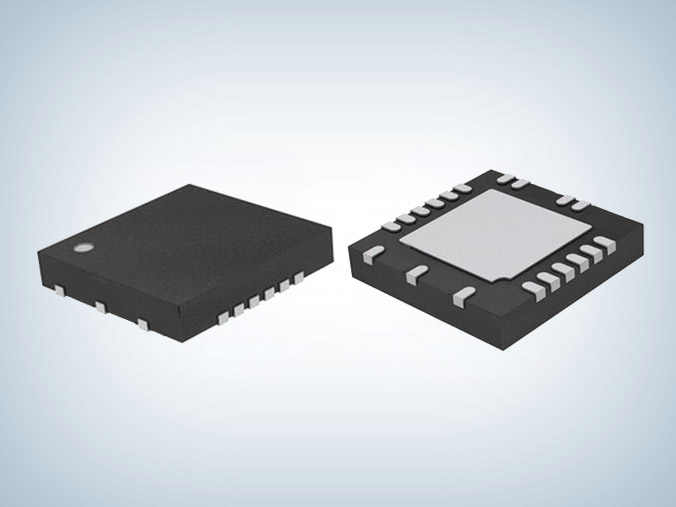

HD1015 20w無線充芯片方案有3毫米*4毫米QFN封裝
HD1015特征：
■ 4.2V-17V輸入電壓范圍
■ 高達20W的功率傳輸
■ 集成全橋功率級，功率mosfet為13-mΩrdson
■ 集成高效5V-1A降壓DC/DC轉換器
■ 為減少電磁干擾而優化
■ 內置3.3V-200mA LDO
■ 提供2.5V參考電壓
■ 集成無損輸入電流傳感器，F(xiàn)OD和電流解調精度為±2%
■ 3.3V和5V脈沖寬度調制信號邏輯兼容
■ 輸入欠壓鎖定
■ 過電流保護
■ 過熱保護
■ 3mm*4mm QFN-19L包裝

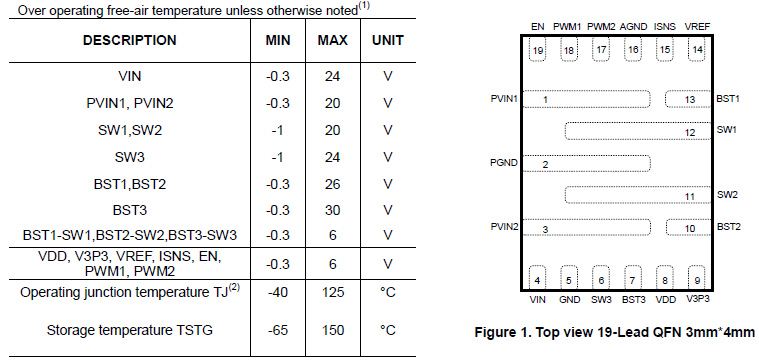

HD1015 20w無線充芯片絕對最大額定值及引腳配置：

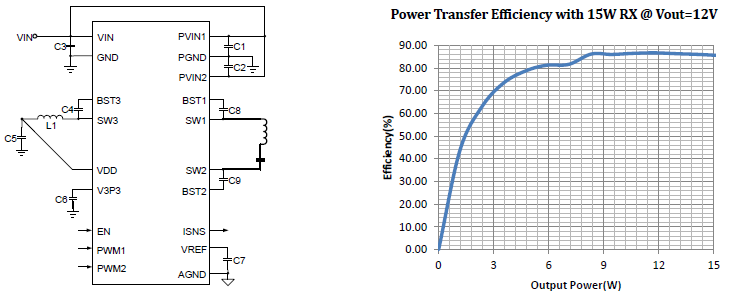

HD1015 qi無線充芯片典型應用電路圖：
HD1015 20w無線充芯片應用方案：
■ 符合wpc標準的手機、平板電腦和可穿戴設備用5w至15w無線充電器
■ 用戶、工業和醫療設備用通用無線功率發射機
■ 專有無線充電器和發射機
更多HD1015 20w qi無線充芯片產品的詳細手冊或其他資料，請向我們申請。>>
