隨著快充技術的發展，18W USB PD快充在iPhone上的應用以及第三方USB-C to Lightning快充線的上市，讓USB PD快充配件市場持續升溫，越來越多的設備開始支持PD快充，目前18W USB PD快充充電器成為了市面上能見度最高的PD充電器之一。


　　

　　芯朋微發布的全套高集成18W USB PD快充充電器爆款方案，精簡dome省10顆外圍，整體方案支持90~265V市電輸入，輸出電壓范圍3.3-12V，電流分別是5V/3A、9V/2A、12V/1.5A，輸出總功率為18W，擁有市電Brown in/out、輸出過壓保護、精準過溫保護、逐周期過流保護、次級整流管短路保護等，已被Mcdodo 18W USB PD PPS快充充電器、古石科技18W USB PD充電器等多款產品采用。


　　

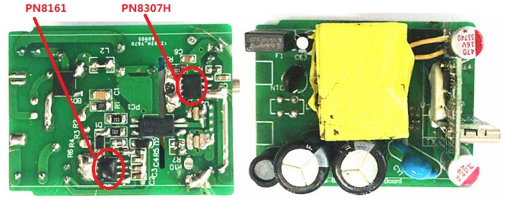

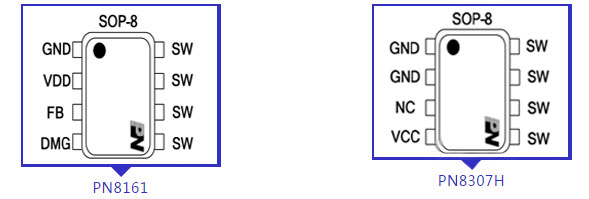

　　18W USB PD快充方案初級主控芯片PN8161采用SOP8封裝，內部集成了準諧振工作的電流模式控制器和功率MOSFET，集成市電Brown in/out、AC OVP等保護，通過QR-PWM、QR-PFM、Burst-mode多模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率，可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近10顆元器件。

　　

　　次級側同步整流芯片PN8307H同樣采用SOP8封裝，內置同步整流控制器及高雪崩能力功率MOSFET，可實現零外圍工作，提升轉換效率，使得系統效率可以滿足6級能效的標準，同時PN8307H集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能。

　　

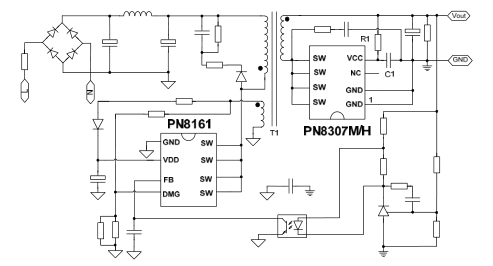

　　典型應用電路圖：

　　

　　18W USB PD快充方案亮點：　　

　　節省10顆以上外圍： 無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓?jiǎn)��?dòng)，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。


　　

　　充電器采用了芯朋微全套快充方案，相比同級別充電器來說，其內部PCB的設計更為簡潔，18W USB PD快充方案通過控制策略創新降低SR反向電壓至50V以內，顯著降低方案成本以及成品的體積，目前，芯朋微PN8161+PN8307H快充方案已經量產出貨，更多全套高集成18W USB PD快充方案，可以咨詢芯朋微一級代理商驪微電子，為你提供一站式的應用解決方案和現場技術支持服務，系統解決客戶后顧之憂。
