USB- Power Delivery（USB PD） 是目前主流的快充協議之一，手機快充有兩個實現模式，一個是大電壓方案，比如高通的QC 3.0采用的就是9V/2A的充電方案，而OPPO的VOOC閃充和一加的Dash閃充采用的都是5V/5A的大電流的方案，最近芯朋微也推出了PN8161+PN8307H省10顆外圍的18W PD快充電源應用方案，下面跟隨芯朋微一級代理商驪微電子小編一起來看看pd方案18w：

　　

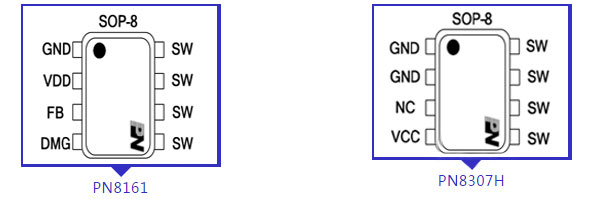

　　PN8161+PN8307H封裝及腳位配置圖：


　　

　　PN8161內部集成了準諧振工作的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。

　　

　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。

　　

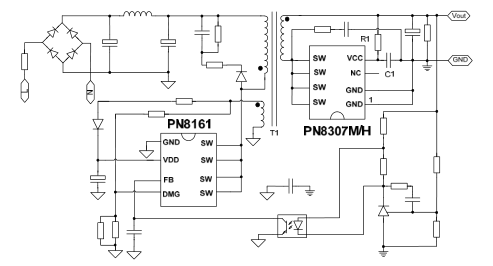

　　PN8161+PN8307H pd充電器方案典型應用圖：

　　

　　PN8161+PN8307H pd充電器方案特性：　　

　　輸入電壓：90~265Vac　　

　　輸出功率：18W　　

　　輸出規格：12V1.5A；9V2A；5V3A　　

　　平均效率：滿足CoC V5-2，4個點裕量　　

　　PCBA尺寸：48.0mm*36.0mm*14mm　　

　　擁有市電Brown in/out、輸出過壓保護、精準過溫保護、逐周期過流保護、次級整流管短路保護等。

　　

　　PN8161+PN8307H方案亮點：　　

　　節省10顆以上外圍： 無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓啟動，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。

　　

　　隨著USB PD快充及高通QC4+快充的普及，目前市面上已有多款設備支持了USB PD快充，甚至不少手機已經率先支持了USB PD3.0（PPS）協議，用戶群數量也在不斷增加，整個USB PD快充生態已經具備一定規模，如今，在電池技術不會有突飛猛進的條件下，芯朋微PN8161+PN8307H 18W PD快充方案有效的解決了手機快速充電續航等問題。
