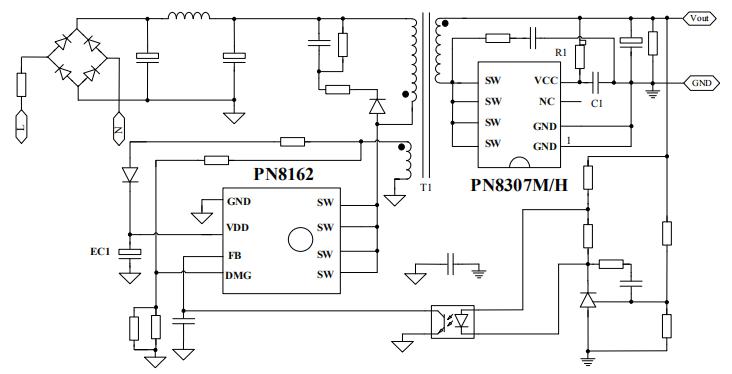

蘋果20W PD快充方案的推出，勢必會帶動第三方快充配件的快速發展，驪微電子推出了一套高集成20W PD快充方案，利用PN8162+PN8307H兩顆內置mos芯片實現AC-DC電源轉換，節省啟動電阻、CS偵測電阻等多顆外圍，在小體積內實現高性能的電源方案。


　　

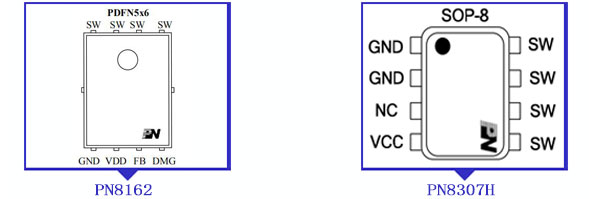

　　主控芯片PN8162采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻更低，顯著提高了充電器功率密度，內置690V高雪崩能力的功率MOSFET，準諧振工作，通過DMG檢測到的消磁信號實現精確谷底開通，以提高系統的轉換效率。

　　

　　次級同步整流MOS采用PN8307H，內置11mΩ 60V Trench MOSFET，集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，可保證電壓 de-rating 裕量充足，進而降低整體方案成本，節省啟動電阻、CS偵測電阻等多顆外圍。


　　

　　20W PD快充方案亮點　　

　　★ 原邊主控 PN8162 和次邊同步 PN8307Ｈ均實現功率集成，得益于專利智能 MOS 技術，節省啟動電阻、CS偵測電阻等多顆外圍，PCBA 尺寸：28mm*28mm*24mm；　　

　　★ PN8162 采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；單邊 drain 腳位，高低壓引腳爬電距離大于 1.2mm，安全可靠；　　

　　★ PN8162 采用負載自適應谷底開通技術，徹底解決小體積充電器開關干擾源至 LN 線位移電流帶來的傳導難題，EMC 裕量大于 6dB；　　

　　★ PN8162 工作強制 DCM 模式，從而保證最糟工況下 SR 尖峰電壓可控制在 51V 以內，60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足，進而降低整體方案成本；　　

　　★ PN8162 內置輸入欠壓保護，通過 DMG 監控市電，防止市低壓工作導致電源異常；　　

　　★ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電，在 3-12V 輸出電壓范圍內無需外部 LDO；　　

　　★ PN8162 內置線電壓補償，根據市電自動調整內部峰值電流參考，全電壓范圍 OCP 精度在 10%以內；　　

　　★ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。


　　


　　驪微電子20W PD快充方案通過采用高集成設計的芯片，實現了超精簡的外圍電路，一方面為快充電源廠商降低了新品開發的門檻、加速了新品上市的周期，另一方也使得產品的系統成本得以進一步壓縮，提升利潤空間和產品競爭力，更多基于PN8162+PN8307H小體積20W PD快充方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，可向驪微電子申請。>>
