PN8611高精度原邊反饋恒流恒壓芯片是一款高性能的原邊反饋控制器。PN8611工作在原邊檢測和調整模式，可省略系統的光耦和TL431。PN8611擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。PN8611內置高壓?jiǎn)��?dòng)電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準。

　　

　　1. 高壓?jiǎn)��?dòng)控制　　

　　在啟動階段，采用高壓?jiǎn)��?dòng)技術，芯片啟動前2mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到VDDon，芯片開始工作的同時高壓?jiǎn)��?dòng)電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

　　

　　2. CC 工作模式　　

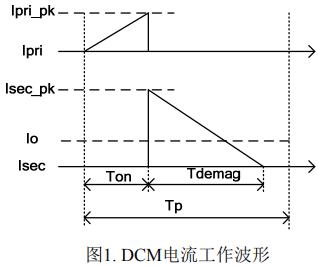

　　在CC工作狀態，PN8611原邊反饋恒流恒壓芯片采樣FB引腳的信號（由輔助繞組信號通過電阻接入FB），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。非連續模式的電流工作波形如圖1所示。在MOSFET導通（Ton）期間，原邊電流Ipri上升。當MOSFET關閉時，變壓器原邊的能量會傳遞到次級，次級電流最大值為

　　

　　輸出電流值為　

　

　　當TP=2×Tdemag，且VCS恒定時，輸出電流IO是恒定值，因此可以得到恒流輸出。

　　

　　3. CV 工作模式　　

　　在CV工作狀態，PN8611原邊反饋恒流恒壓芯片使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。

　　

　　輸出電壓Vo和VREF_CV的關系為　　

　　其中， NS 和 NAUX 分別為次級繞組和輔助繞組的圈數。

　　

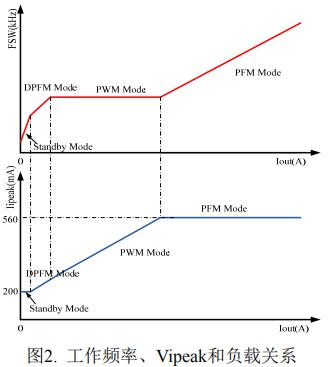

　　在重載條件，芯片工作在PFM模式，Ipeak不變，工作頻率隨輸出電流減小而減�。划�(dāng)頻率減小到25kHz左右，芯片進入PWM模式，頻率調制變得非常緩慢，Ipeak隨輸出電流減小而減小，該模式可以避免音頻噪音，同時有利于提升25%帶載效率；當芯 片 Ipeak 調制到 200mA ，芯片進入空載模式（Standby模式），Ipeak不變，工作頻率隨輸出電流減小而減小，波形如圖2所示。

　　

　　4. 電流檢測和前沿消隱　　

　　PN8611高精度原邊反饋恒流恒壓芯片提供逐周期電流檢測功能。芯片通過智能MOS采樣管檢測功率管電流，原邊電流最大值設置為520mA，最大輸出功率由芯片固定。功率管開通瞬間會產生尖峰電壓，內部前沿消隱電路可防止誤觸發。

　　

　　5. 保護控制　　

　　PN8611高精度原邊反饋恒流恒壓芯片含有豐富的保護功能，包括：逐周期過流保護、輸出過壓保護、過溫保護、開環保護、輸出短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。
