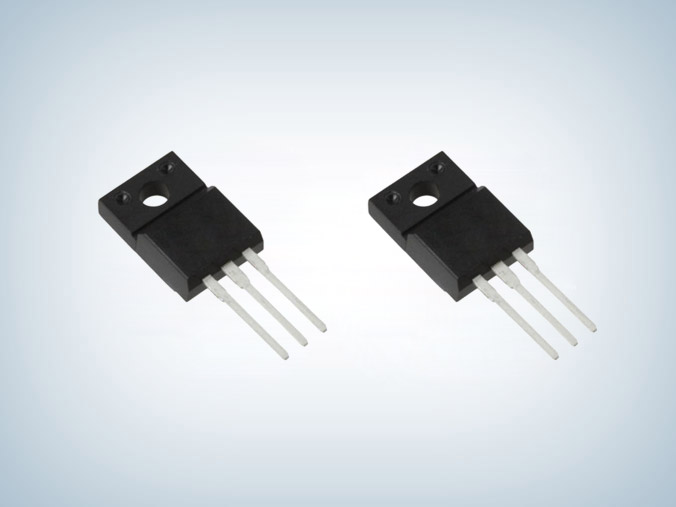

600v 15a igbt單管SGT15T60SD1F可替換IKA15N60T
所屬分類：IGBT
品牌：士蘭微
型號：SGT15T60SD1F
封裝：T0-220F-3L
功率：600V
電流：15A
型號：SGT15T60SD1F
封裝：T0-220F-3L
功率：600V
電流：15A
訂購熱線：0755-23087599
600v 15a igbt單管SGT15T60SD1F可兼容替換IKA15N60T，采用士蘭微電子第三代場截止(Field Stop)工藝制作，具有較低的導通損耗和開關損耗，和國外進口產品相比，該款產品具有貨期短、性價比高等優點。
600v 15a igbt單管SGT15T60SD1F特點
■ 5A，600V，VCE(sat)(典型值)=1.65V@IC=15A
■ 快開關速度
■ 低導通損耗
■ 高輸入阻抗
SGT15T60SD1F極限參數（除非特殊說明，Tc=25℃）
| 參數 | 符號 | 參數范圍 | 單位 | |||
| SGT15T60SD1F | SGT15T60SD1T | SGT15T60SD1S | ||||
| 集電極射極電壓 | VCE | 600 | V | |||
| 柵極射極電壓 | VGE | ±20 | V | |||
| 集電極電流 | Tc=25℃ | Ic | 30 | A | ||
| Tc=100℃ | 15 | |||||
| 集電極脈沖電流 | IcM | 45 | A | |||
| 二極管電流 | IF | 10 | A | |||
| 短路維持時間 | TSC | 16 | us | |||
| (VGE=15V,Vcc=300V) | ||||||
| 耗散功率(Tc=25℃) | PD | 43 | 109 | 136 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |||
| 貯存溫度范圍 | Tstg | -55~+150 | ℃ | |||
600v 15a igbt單管SGT15T60SD1F采用T0-220F-3L封裝，耐壓、電流、極性和管腳排列、電氣參數等與IKA15N60T基本一致，可完全兼容替換，更多IGBT進口替代產品手冊及相關參數資料請向士蘭微igbt代理驪微電子申請。>>
