600v 60a igbt 絕緣柵雙極型晶體管SGT60N60FD1P7參數
所屬分類：IGBT
品牌：士蘭微
型號：SGT60N60FD1P7

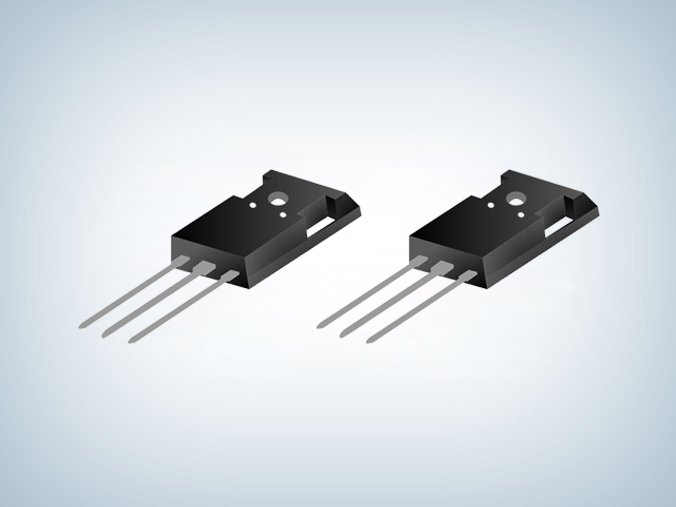

封裝：T0-247-3L
功率：600V
電流：60A
型號：SGT60N60FD1P7
封裝：T0-247-3L
功率：600V
電流：60A
訂購熱線：0755-23087599
600v 60a igbt 絕緣柵雙極型晶體管，是指該IGBT可以在不損壞或失效的情況下處理最大電壓為600V和最大電流為60A的電路，SGT60N60FD1P7 600v 60a igbt結合了普通雙極型晶體管的開關能力和MOSFET的控制能力，并且具有較低的開態電阻和較高的耐壓能力，常用于太陽能逆變器、UPS、焊接機、電信、ESS和PFC等應用場合，可以實現低導通和開關損耗。
SGT60N60FD1P7特點
■ 低導通損耗
■ 快開關速度
■ 高輸入阻抗
■ 20A，600V，VCE(sat)(典型值)=2.2V@IC=60A
600v 60a igbt SGT60N60FD1P7極限參數（除非特殊說明，Tc=25℃）
| 參數 | 符號 | 參數范圍 | 單位 | |
| 集電極射極電壓 | VCE | 600 | V | |
| 柵極射極電壓 | VGE | ±20 | V | |
| 集電極電流 | Tc=25℃ | Ic | 120 | A |
| Tc=100℃ | 60 | |||
| 集電極脈沖電流 | IcM | 180 | A | |
| 耗散功率(Tc=25℃) | PD | 321 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |
| 貯存溫度范圍 | Tstg | -55~+150 | ℃ | |
600v 60a igbt 絕緣柵雙極型晶體管SGT60N60FD1P7是一種具有高電壓、高電流功率開關能力的半導體器件，采用T0-247-3L封裝，飽和壓降VCE(sat)(典型值)=2.2V@IC=60A，廣泛用于UPS，SMPS以及PFC等領域，更多igbt絕緣柵雙極型晶體管產品手冊等相關資料向士蘭微IGBT代理驪微電子申請。>>
