SGT20T60SD1F IGBT管600V 20A TO220F的參數
所屬分類：IGBT
品牌：士蘭微
型號：SGT20T60SD1F
封裝：T0-220F-3L
功率：600V
電流：20A
型號：SGT20T60SD1F
封裝：T0-220F-3L
功率：600V
電流：20A
訂購熱線：0755-23087599
SGT20T60SD1F是一款帶有反并聯二極管的IGBT，其額定電壓為600V，額定電流為20A，常見于高壓、高功率的電力控制系統中，比如驅動工業電機、電子電源等。SGT20T60SD1F IGBT管600V具有高開關速度、低開關損耗，控制電路簡單、可靠性高等優點。
SGT20T60SD1F IGBT管600V特點
■ 低導通損耗
■ 高輸入阻抗
■ 快開關速度
■ 20A，600V，VCE(sat)(典型值)=1.65V@IC=20A
SGT20T60SD1F極限參數詳解（除非特殊說明，Tc=25℃）
| 參數 | 符號 | 參數范圍 | 單位 | |
| 集電極射極電壓 | VCE | 600 | V | |
| 柵極射極電壓 | VGE | ±20 | V | |
| 集電極電流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集電極脈沖電流 | IcM | 60 | A | |
|
二極管電流 Tc=25℃
Tc=100℃
|
IF | 16 | ||
| 8 | A | |||
|
短路維持時間
(VGE=15V,Vcc=300V)
|
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 46 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |
| 貯存溫度范圍 | Tstg | -55~+150 | ℃ | |

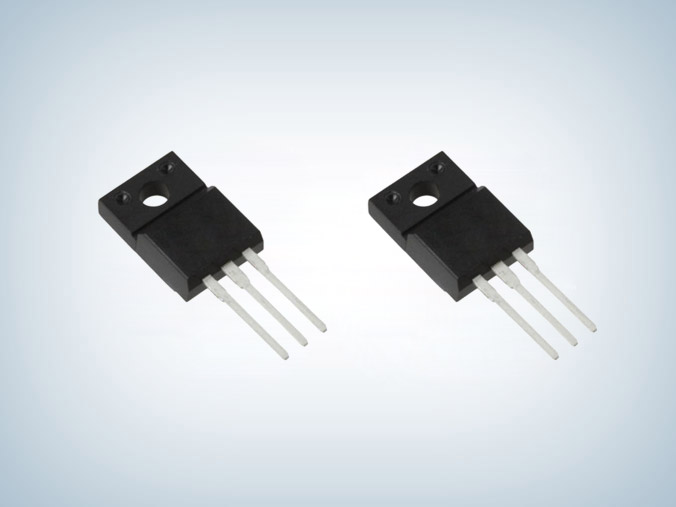

IGBT管600V 20A SGT20T60SD1F采用T0-220F-3L封裝，是士蘭微電子第三代場截止(Field Stop)工藝制作，典型應用于電機控制、交流變頻器、逆變器、UPS系統和其他高功率應用中，提高系統的性能和效率。
