igbt 600v 20a SGT20T60SD1S TO263參數詳解
所屬分類：IGBT
品牌：士蘭微
型號：SGT20T60SD1S

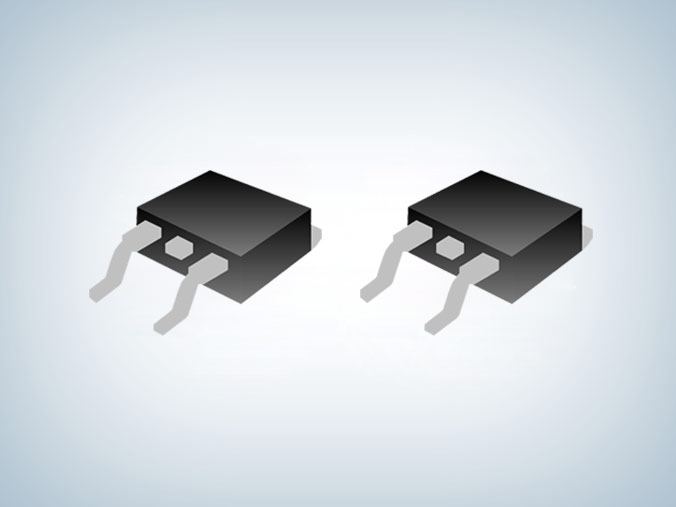

封裝：T0-263-2L
功率：600V
電流：20A
型號：SGT20T60SD1S
封裝：T0-263-2L
功率：600V
電流：20A
訂購熱線：0755-23087599
IGBT 600V 20A SGT20T60SD1S可以承受最大電壓為600V和最大電流為20A，可以通過控制其柵極電壓來控制其導電狀態，從而控制電流和電壓，通常用于電機控制、交流變頻器、逆變器、UPS系統和其他高功率應用中。
SGT20T60SD1S特點
■ 快開關速度
■ 高輸入阻抗
■ 低導通損耗
■ 20A，600V，VCE(sat)(典型值)=1.65V@IC=20A
igbt 600v 20a SGT20T60SD1S極限參數
| 參數 | 符號 | 參數范圍 | 單位 | |
| 集電極射極電壓 | VCE | 600 | V | |
| 柵極射極電壓 | VGE | ±20 | V | |
| 集電極電流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集電極脈沖電流 | IcM | 60 | A | |
|
二極管電流 Tc=25℃ Tc=100℃ |
IF | 16 | ||
| 8 | A | |||
|
短路維持時間 (VGE=15V,Vcc=300V) |
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 178 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |
| 貯存溫度范圍 | Tstg | -55~+150 | ℃ | |
igbt 600v 20a SGT20T60SD1S采用T0-263-2L封裝，VCE(sat)(典型值)=1.65V@IC=20A，具有速度快、失真小、效率高、可靠性好等特點，適用于需要高速開關和高電壓電流控制的應用，更多SGT20T60SD1S 產品手冊規格等電氣參數請向士蘭微IGBT代理驪微電子申請。>>
