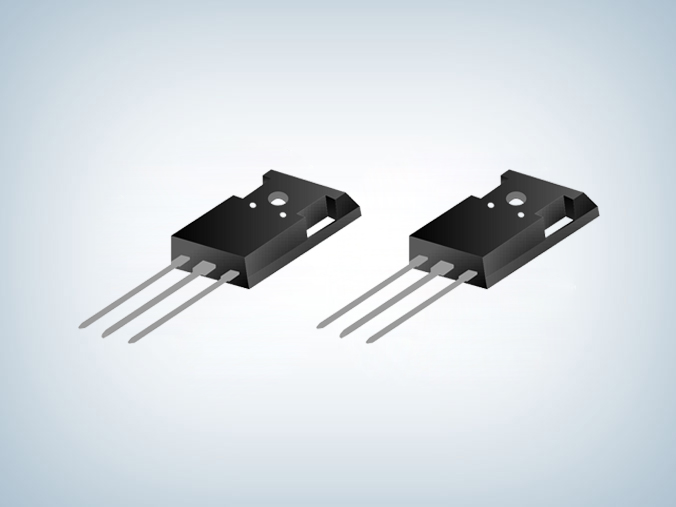

20a 600v高速igbt SGT20T60SDM1P7手冊參數詳解
所屬分類：IGBT
品牌：士蘭微
型號：SGT20T60SDM1P7
封裝：T0-247-3L
功率：600V
電流：20A
型號：SGT20T60SDM1P7
封裝：T0-247-3L
功率：600V
電流：20A
訂購熱線：0755-23087599
600V高速IGBT是一種工作電壓為600V，并且具有較高開關速度的IGBT，可以在50kHz到100kHz的頻率下穩定工作，特別適用于高頻開關應用，如太陽能逆變器、電動汽車充電器等。
600v高速igbt SGT20T60SDM1P7特點
■ 低導通損耗
■ 快開關速度
■ 高輸入阻抗
■ 20A，600V，VCE(sat)(典型值)=1.7V@IC=20A
SGT20T60SDM1P7極限參數詳解（除非特殊說明，Tc=25℃）
| 參數 | 符號 | 參數范圍 | 單位 | |
| 集電極射極電壓 | VCE | 600 | V | |
| 柵極射極電壓 | VGE | ±20 | V | |
| 集電極電流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集電極脈沖電流 | IcM | 60 | A | |
|
二極管電流 Tc=25℃ Tc=100℃ |
IF | 40 | ||
| 20 | A | |||
|
短路維持時間 (VGE=15V,Vcc=300V) |
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 46 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |
| 貯存溫度范圍 | Tstg | -55~+175 | ℃ | |
600v高速igbt SGT20T60SDM1P7采用T0-247-3L封裝，有高達150℃的工作溫度和600V的擊穿電壓，較低的開關損耗提高了效率，具有高效率、正溫度系數和小封裝等特點，能夠提供高可靠性和安全性。
