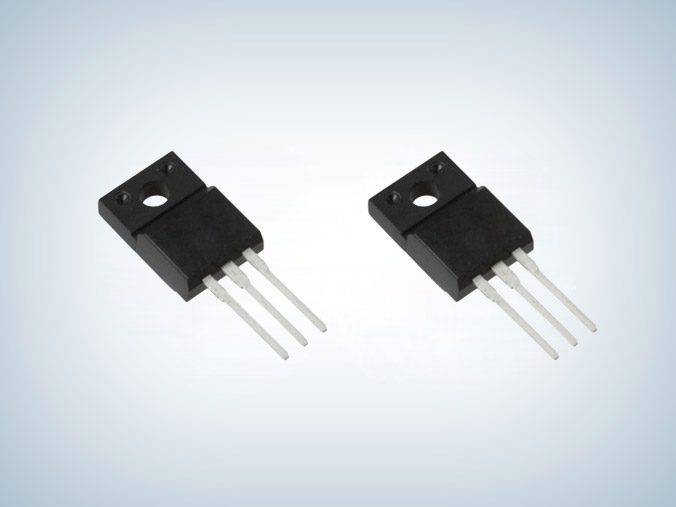

SGTP5T60SD1F國產igbt 600v 5a可兼容AOD5B65M1
所屬分類：IGBT
品牌：士蘭微
型號：SGTP5T60SD1F
封裝：T0-220F-3L
功率：600V
電流：5A
型號：SGTP5T60SD1F
封裝：T0-220F-3L
功率：600V
電流：5A
訂購熱線：0755-23087599
國產igbt 600v 5a SGTP5T60SD1F采用T0-220F-3L封裝，飽和壓降VCE(sat)(典型值)=1.5V@IC=5A，可兼容AOD5B65M1，是電機逆變IGBT，可廣泛應用于UPS，SMPS以及PFC等領域。
SGTP5T60SD1F特征
■ 快開關速度
■ 高輸入阻抗
■ 低導通損耗
■ 5A，600V，VCE(sat)(典型值)=1.5V@IC=5A
國產igbt 600v 5a SGTP5T60SD1F參數
| 參數 | 符號 | 參數范圍 | 單位 | |||
| SGTP5T60SD1D | SGTP5T60SD1F | SGTP5T60SD1S | ||||
| 集電極射極電壓 | VCE | 600 | V | |||
| 柵極射極電壓 | VGE | ±30 | V | |||
| 集電極電流 | Tc=25℃ | Ic | 10 | A | ||
| Tc=100℃ | 5 | |||||
| 集電極脈沖電流 | IcM | 15 | A | |||
| 二極管電流 | IF | 10 | A | |||
| 短路維持時間 | TSC | 10 | us | |||
| (VGE=15V,Vcc=300V) | ||||||
| 耗散功率(Tc=25℃) | PD | 82 | 35 | 83 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |||
| 貯存溫度范圍 | Tstg | -55~+150 | ℃ | |||
SGTP5T60SD1F國產igbt 集電極射極電壓600v，集電極電流Tc=100℃=5A，具有較低的導通損耗和開關損耗，更多國產igbt 600v 5a SGTP5T60SD1F可兼容AOD5B65M1規格書等資料請向士蘭微IGBT代理商驪微電子申請。>>
