士蘭微600v igbt單管SGT20T60SD1P7替代STGF19NC60KD
所屬分類：IGBT
品牌：士蘭微
型號：SGT20T60SD1P7

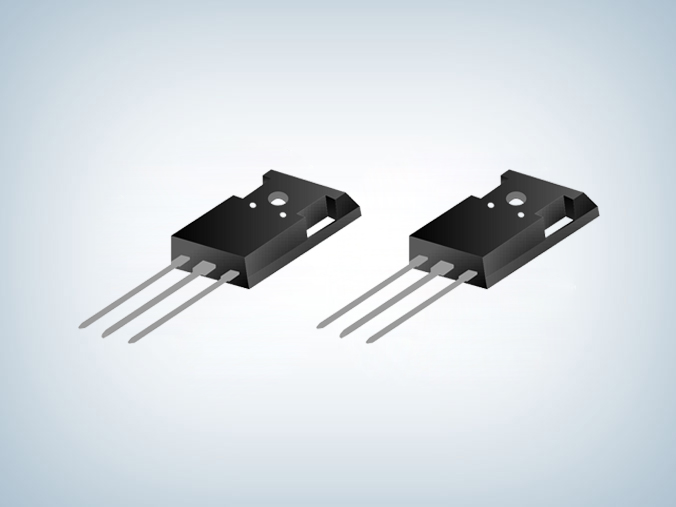

封裝：T0-247-3L
功率：600V
電流：20A
型號：SGT20T60SD1P7
封裝：T0-247-3L
功率：600V
電流：20A
訂購熱線：0755-23087599
士蘭微600V IGBT單管是一種高壓、高電流電力控制器件，它是基于MOSFET和雙極晶體管工作原理設計而成的，具有雙極型和單極型晶體管的優點，可用于驅動電機、變頻器、逆變器等高功率應用場合。
SGT20T60SD1P7替代STGF19NC60KD特點
■ 低導通損耗
■ 高輸入阻抗
■ 快開關速度
■ 20A，600V，VCE(sat)(典型值)=1.65V@IC=20A
士蘭微igbt單管SGT20T60SD1P7極限參數（除非特殊說明，Tc=25℃）
| 參數 | 符號 | 參數范圍 | 單位 | |
| 集電極射極電壓 | VCE | 600 | V | |
| 柵極射極電壓 | VGE | ±20 | V | |
| 集電極電流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集電極脈沖電流 | IcM | 60 | A | |
|
二極管電流 Tc=25℃ Tc=100℃ |
IF | 16 | ||
| 8 | A | |||
|
短路維持時間 (VGE=15V,Vcc=300V) |
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 139 | W | |
| 工作結溫范圍 | TJ | -55~+150 | ℃ | |
| 貯存溫度范圍 | Tstg | -55~+150 | ℃ | |
士蘭微igbt單管SGT20T60SD1P7集電極射極電壓600V，集電極電流（Tc=100℃）20A，采用T0-247-3L封裝，與ST/意法STGF19NC60KD極性、封裝、電性參數等基本一致，可兼容替換，更多國產IGBT管替代進口IGBT管產品手冊等相關資料向士蘭微IGBT代理驪微電子申請。>>
