深圳驪微電子是芯朋微深圳IC代理，主要產品有充電器、適配器、小家電、LED等電源IC，下面我們主要來了解一下充電器、適配器IC系列的。



    高集成QR-PSR AC-DC芯片——PN836X系列（8366/8368/8369/8370）



    產品特點：



    1. PN836X系列由準諧振多模式PSR控制器及高壓智能功率MOSFET組成，專用于高可靠、六級能效、極簡外圍的充電器、適配器及內置電源，輸出功率為5~12W，SOP7/DIP8封裝；



    2. 內置輸入電壓補償，無需額外環路補償電容，可編程輸出線電壓補償；全電壓范圍±3%的CC/CV精度；



    3. 齊備的智能保護功能，包括OTP、OLP、OCP、OVP、UVLO、所有外圍元件加工的開短路保護、輸出開短路保護等；



    六項設計專利特色：



    1. 集成650~800V高雪崩的智能功率MOSFET（專利），電壓、溫升De-rating裕量充足；



    2. 集成兩級高壓啟動MOS模塊（專利），配合極低工作電流，滿足待機功耗小于30mW；



    3. 集成高壓比例電流采樣MOS電路（專利），防止CS/FB外接元件短路炸機；



    4. 采用自適應谷底開通（專利）和多模式PFM+PWM+QR技術提高平均效率；



    5. 采用逐級限頻電路（專利），大幅改善PSR環路動態特性，EFT滿足5KV；



    6. 采用多段柵驅動電路（專利），顯著改善開關過沖特性，EMI裕量更充裕；

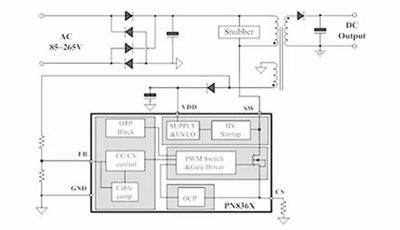

    典型應用圖



    Chipown自2015年初推出該系列產品以來，已得到大批充電器、適配器電源行業客戶的承認和批量，尤其在12V1A、5V2A、去RCD的5V1A等規格應用中，因其BOM集成度高、容易過安規、簡潔可靠而深受歡迎。如需詳細了解可以咨詢深圳驪微電子！
