芯龍12V/5A DC/DC低成本電源芯片方案-XL1509
字號:T|T
集成電路IC是各種便攜電子設備必不可缺少的核心部分,其性能的優劣直接關系到電子設備的技術指標及能否安全可靠地工作。目前常用的電源IC和LED IC兩大類。目前電源芯片歷經幾代的開發更新,今天的電源芯片集成度更高,集成功能更多,應用電路更簡潔,應用成本更低,電源的性價比更有競爭力。下面驪微電子的小編來為大家介紹一款低成本降壓型電源芯片-XL1509。
XL1509是一款高效, PWM 降壓型DC-DC轉換換器固定150KHz開關頻率,可提供高達2A輸出電流能力,廣泛應用于液晶顯示器和液晶電視、數碼相框、機頂盒等電子領域。XL1509具有低紋波,出色的線性調整率和負載調整率。只有少量的外圍元件內置了頻率補償電路和固定頻率振蕩器,簡化了電路設計。PWM控制環路可以調整占空比從0到100%之間線性變化。內置輸出過流保護功能,當輸出二次限流保護時,開關頻率減少從150KHz降到50KHz。內部補償模塊減少了外圍元器件,能夠降低成本。SOP8封裝。其特點如下:
◆4.5v至40 v寬輸入電壓范圍
◆4.5v至40 v寬輸入電壓范圍
◆有3.3v5v12v和可調版本
◆輸出從1.23 v到37v可調
◆最大占空比100%
◆最小壓降1.5 v
◆固定150KHz開關頻率
◆最大2A輸出電流
◆內部優化的功率晶體管
◆效率高
◆效率高
◆出色的線性和負載調整率
◆ 具有TTL關機功能
◆開關功能具有滯后作用
◆內建過熱關斷保護功能
◆內建過熱關斷保護功能
◆內置限流功能
◆內置二次限流保護功能

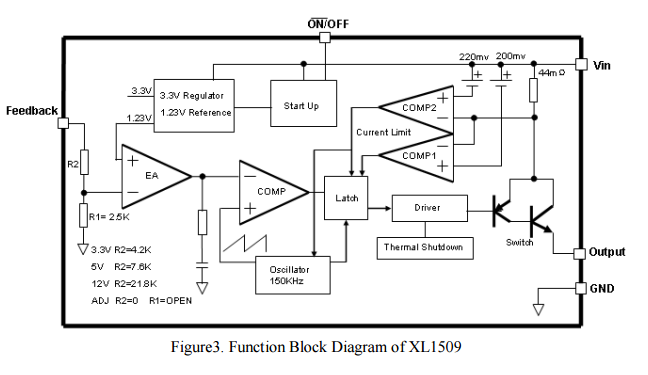

內部框架圖

內部框架圖
