5V2.4A 六級能效充電器套片方案

今天我們?yōu)楦魑环劢z詳細介紹PN8305與PN8370配合使用,輕松實現5V2.4A六級能效電源方案。
1.封裝及腳位配置圖

PN8370集成超低待機功耗準諧振原邊控制器及690V高雪崩能力智能功率MOSFET,用于高性能、外圍元器件精簡的充電器、適配器和內置電源。
PN8370為原邊反饋工作模式,可省略光耦和TL431。內置高壓啟動電路,可實現芯片空載損耗(230VAC)小于30mW。

PN8305包括同步整流控制器及N型功率MOSFET,用于在高性能反激系統中替代次級整流肖特基二極管。
PN8305內置電壓降極低的功率MOSFET以提高電流輸出能力,提升轉換效率并降低芯片溫度。

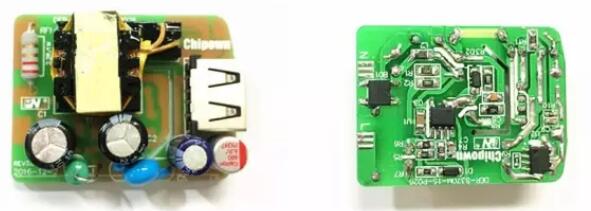

2.PCB及DEMO實物圖

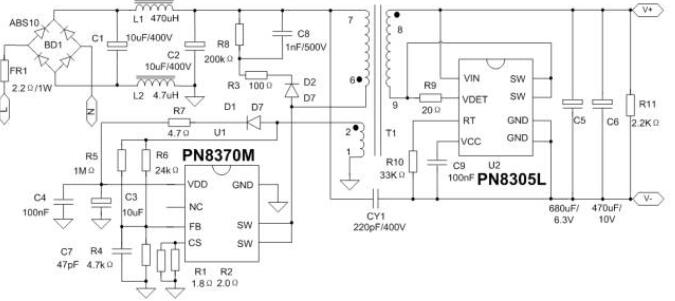

3.方案典型應用圖


4.方案特性
-
輸入電壓:90~265Vac全電壓
-
輸出電壓:5V
-
輸出電流:2.4A
-
平均效率:≥79.94%(滿足六級能效要求)
-
待機功耗<75mW
-
多重補償(線補償、CC補償、溫度補償、輕載補償)無需外部元件
-
輸出短路保護、輸出過流保護,VDD過壓保護,F(xiàn)B分壓電阻開路、短路保護,電流偵測電阻Rcs短路保護,過溫保護。

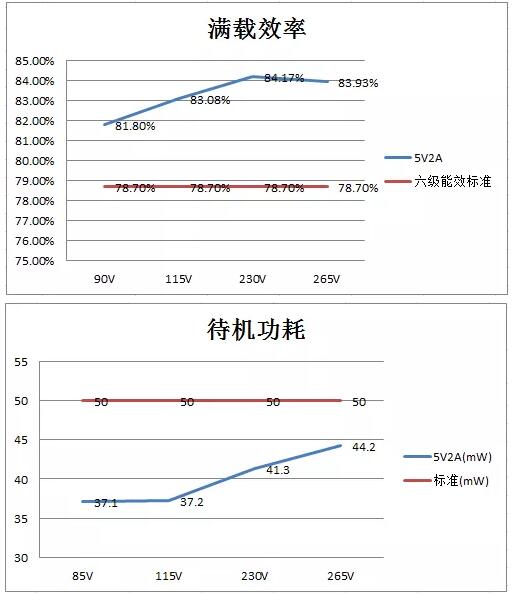

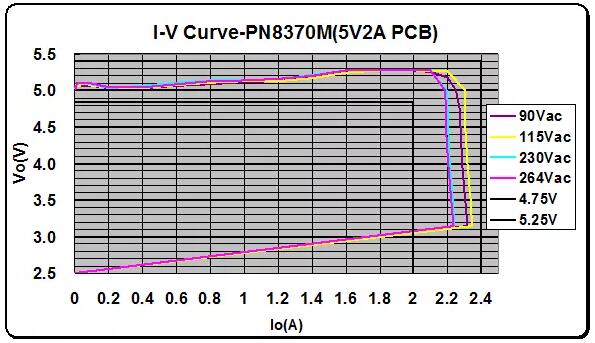

5.測試數據




6.EMC測試
-
EMI傳導、輻射滿足EN55022 Class B標準要求,裕量均大于6.0dB
-
ESD滿足IEC61000-4-2,8kV/15kV等級要求
-
EFT滿足IEC 61000-4-4: 2004,4kV等級要求
-
Surge滿足IEC 61000-4-5:2005,1kV等級要求
-
交流絕緣滿足3.75kV,60s, 漏電流小于5mA要求
7.應用要點

PN8370工作在DCM模式,忽略傳輸瞬態Tr和Tf,導通時間、去磁時間和振蕩時間分別為:

PN8370在T2時間內間接采樣輸出電壓信號,為減小漏感振蕩對采樣的影響,最小T2時間應足夠長(5V2.4A應用建議大于2.5us):

備注:電源在小負載工況下,PN8370的Vcs=0.17V以避免音頻噪音。
PN8305須在T2時間內完成Trench MOSFET的開通和關斷,其最小導通時間由RT電阻設定:

因此RT電阻建議取值為:
