CR5218 是一款高性能隔離型VCC自供電、內置高壓啟動電阻、內置高壓BJT、<75mW低待機功耗、谷低導通PSR模式開關芯片。適用于12W以內的全電壓范圍離線開關電源，能滿足能效六級標準要求。

　　

　　CR5218SC芯片特性：　　

　　● 內置快速啟動，省啟動電阻，內置自供電功能，省供電二極管　　

　　● 原邊檢測拓?fù)浣Y(jié)構，無需光耦和 TL431　　

　　● 全電壓范圍內高精度恒壓和恒流輸出，可編程 CC/CV 模式控制　　

　　● 采用多模式控制的效率均衡技術　　

　　● 內置輸出線電壓補償功能　　

　　● 內置初級電感量偏差補償功能　　

　　● 內置全電壓功率自適應補償功能　　

　　● 內置過溫度保護功能　　

　　● 內置 FB 開路和短路保護功能　　

　　● 內置前沿消隱,逐周期過流保護　　

　　● 高功率密度封裝，四引腳散熱

　　

　　一、方案概述　　

　　■ 輸入電壓：90~264Vac　　

　　■ 輸出規格：5V/1.0A　　

　　■ 平均效率：>73.7%　　

　　■ 待機功耗：<75mW　　

　　■ PCBA尺寸：57.7mm×29.6mm　　

　　■ 保護功能齊全：具有“軟啟動、OCP、SCP、OTP、OVP自動恢復”等多種保護功能；由振蕩電路產生的頻率抖動，可以改善EMI特性。

　　

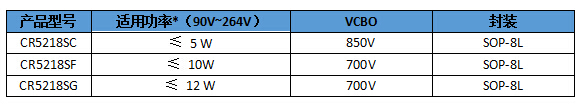

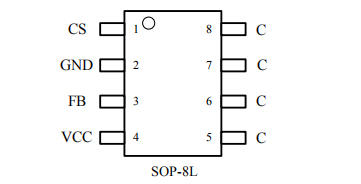

　　二、封裝及應用功率

　　

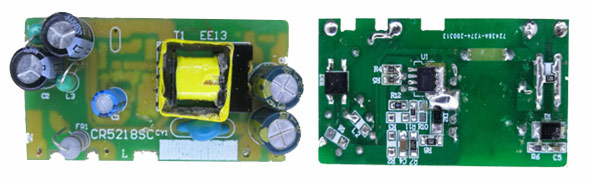

　　三、DEMO實物圖

　　

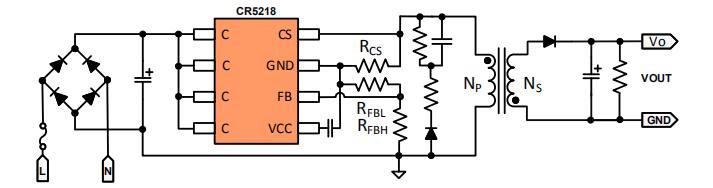

　　雙繞組自供電應用

　　

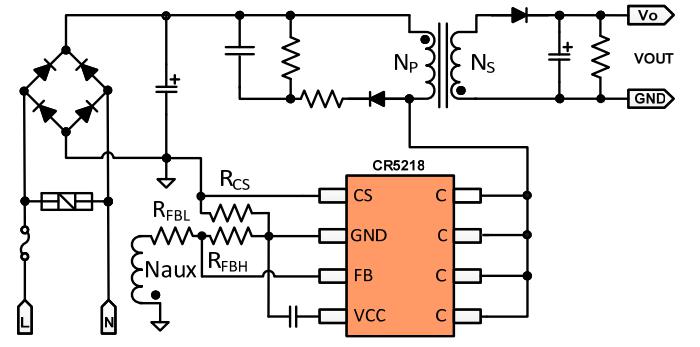

　　三繞組自供電應用

　　

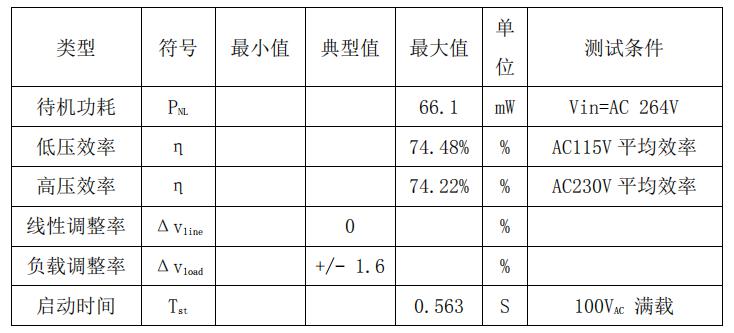

　　四、CR5218SC_5V1A整機參數

　　

　　五、EMI 評估測試　　

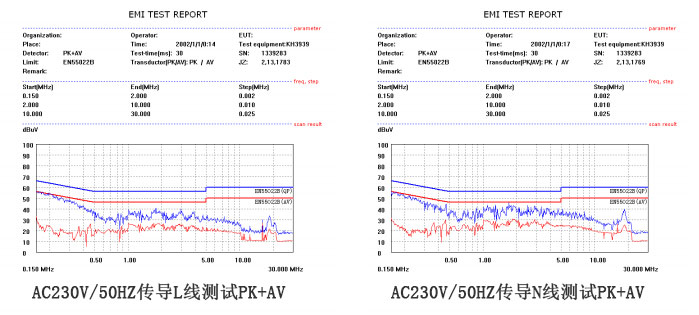

　　輸入：230VAC50Hz 輸出電流：1A 負載類型：電阻

　　

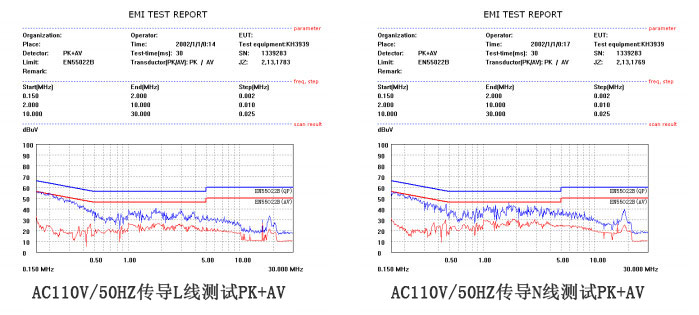

　　輸入：110VAC50Hz 輸出電流：1A 負載類型：電阻

　　

　　CR5218繞組自供電芯片采用多模式控制的效率均衡技術，減少芯片系統待機功耗和提升效率，待機功耗：<75mW，平均效率：>73%，CR5218SC_5V1A兼容OB25133，CR5218SF_5V2A兼容OB3669E/LP3668/LP3669，CR5218SG_12V1A兼容LP3668/LP3669，滿足能源之星EPS 2.0版六級能效標準。
