方案特征　　

　　■ 輸入電壓：6~40V　　

　　■ 輸出規格：5V0.7A　　

　　■ 最高效率：92%　　

　　■ PCBA尺寸：21.0mm*11.0mm*1.6mm　　

　　保護全面：具有輸入欠壓鎖定、逐周期限流、輸出短路保護、過溫保護等保護功能

　　

　　AP2905 封裝及腳位配置圖　

　

　　AP2905輸出電壓為固定5V，開關頻率為100kHz，是一款高效率同步降壓穩壓器，在6V~40V寬輸入范圍內可提供0.7A輸出電流，采用SOT23-5L封裝，可節約布局空間。　　

　　AP2905內部集成了低導通電阻的主功率管和同步功率管，既降低了導通阻抗又省掉了外部肖特基二極管。此外，內置補償架構不需要使用外置RC補償電路，固定輸出方式無需外部分壓電阻，進一步減少了外圍元器件的使用。所以AP2905非常適合于精簡外圍元件、單層PCB布局需求的應用�！　�

　　特別設計的EMl優化電路架構非常適合有安規認證的應用場合。完整的保護特性包括過流保護，過溫保護，短路保護以及欠壓鎖定保護等。

　　

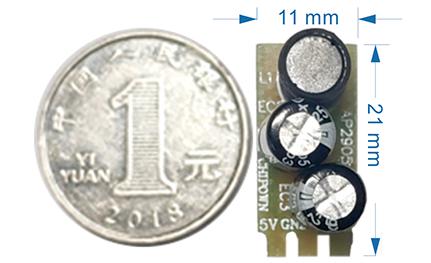

　　Demo實物圖

　　

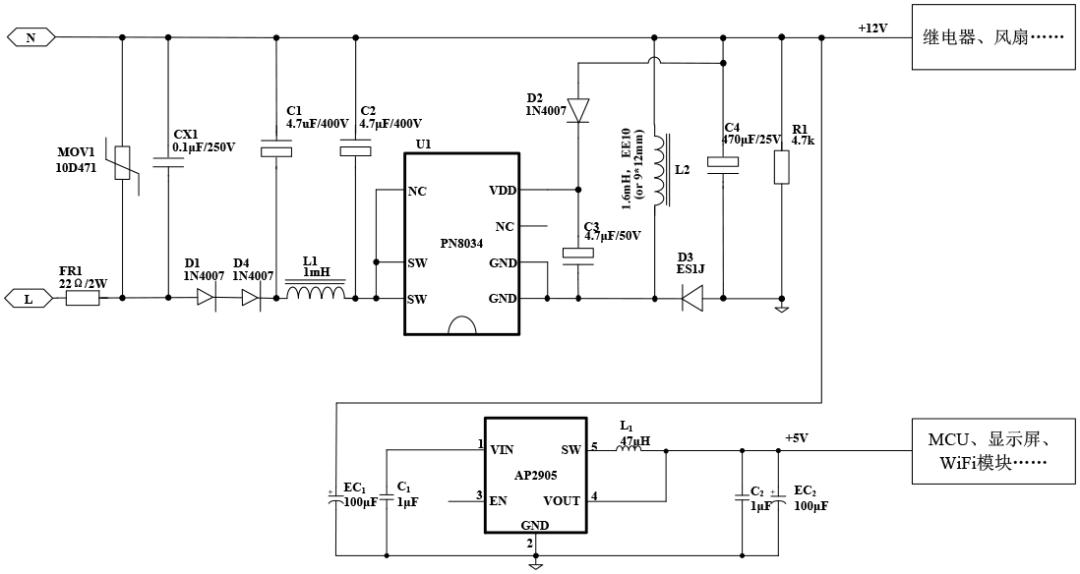

　　家電方案典型應用圖

　　

　　在家電應用中，市電通過非隔離開關電源PN8034轉化為直流12V輸出給繼電器、風扇等負載，同時由AP2905將12V降壓到5V作為MCU、顯示屏、WiFi模塊供電。

　　

　　AP2905 5V0.7A降壓方案亮點　　

　　■ 外圍精簡：僅3顆外圍元件；　　

　　■ 布板簡單：僅4個網絡節點，易單面板布線，支持波峰焊工藝；　　

　　■ 輸入電壓范圍寬：輸入電壓覆蓋9V/12V/18V/24V/36V，高可靠性；　　

　　■ EMI裕量充足：無EMI濾波器即可輕松通過EN55032 Class B。

　　

　　EMC測試：EMI輻射滿足EN55032 Class B標準要求，裕量大于15dB。

　　

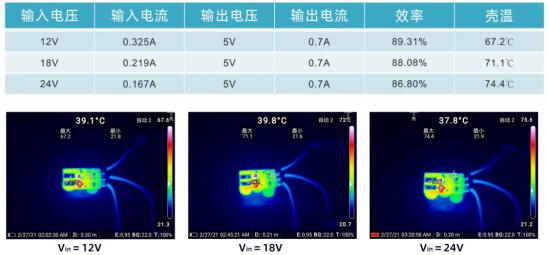

　　溫升測試：測試條件：Vin＝12/18/24V， Vout=5V/0.7A， 環境溫度25℃，Demo半開放、無風環境；

　　

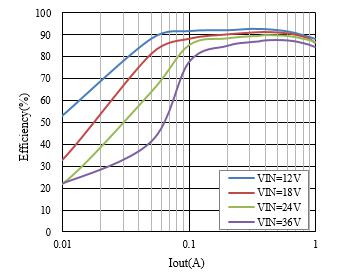

　　效率測試：測試條件：Vin＝12/18/24/36V， Vout=5V， Iout=0~1A；測試結果：最高效率達92%。

　　

　　動態響應和紋波：　　

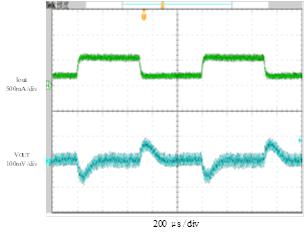

　　測試條件：Vin＝12V， Vout=5V， Iout=0.175A~0.525A；測試結果：動態響應Vpp =180mV；

　　

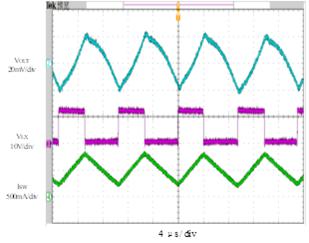

　　測試條件：Vin＝12V， Vout=5V， Iout=0.7A；測試結果：紋波Vpp =45mV；

　　

　　基于AP2905的5V0.7A降壓方案，該方案具有外圍精簡、輸入電壓范圍寬、EMC裕量充足等優點，適用于家用電器、智能家居等應用場景，更多產品相關手冊，原理圖，電源輸入輸出規格，BOM表及測試數據等資料，請向驪微電子申請。>>
