大功率開關電源就是用通過電路控制開關管進行高速的導通與截止，將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓，驪微電子推出小體積AP8268大功率開關電源芯片65W適配器方案。

　　

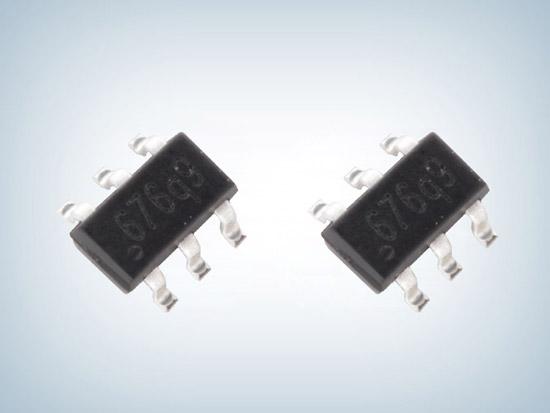

　　AP8268是一款高集成度的電流模式PWM控制芯片，具有高性能、低待機功耗、低成本等特點。AP8268通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術，實現了低待機功耗和全電壓范圍下的最佳效率，頻率調制技術和SoftDriver技術充分保證良好的EMI表現。


　　

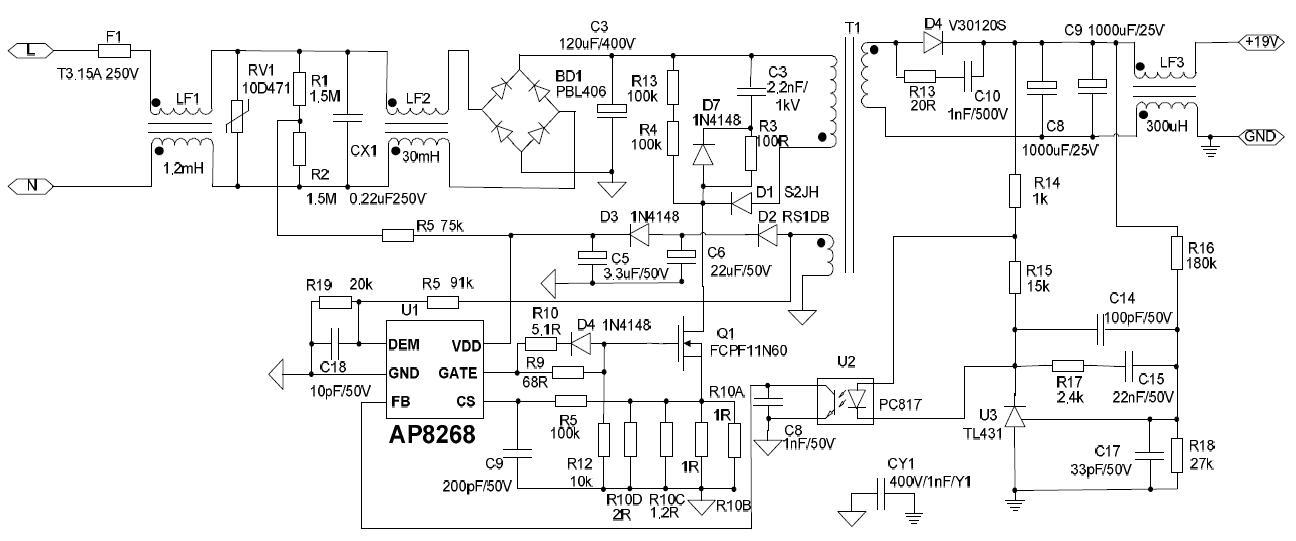

　　大功率開關電源芯片AP8268六級能效65W適配器應用方案　　

　　■ 輸出規格19V/3.4A　　

　　■ 高低壓分頻技術(65k/85k)：減小變壓器尺寸　　

　　■ 谷底開通+混合工作模式提高全負載段轉換效率　　

　　■ VDD 電壓8-40V，適合寬輸出應用　　

　　■ DMG 監控市電及輸出電壓，精確輸出OVP 及輸入電壓OCP 補償(外部可調)


　　


　　同時AP8268開關電源pwm芯片提供了全面的管腳開短路保護，以及逐周期過流保護、VDD過壓保護、欠壓鎖存、過溫保護、輸出過壓保護、過載保護、輸出二極管短路保護等功能，AP8268大功率開關電源芯片驪微電子廣泛應用于高性能、低待機功耗、低成本待機電源、開放式開關電源及適配器領域。
