我們手機充電器大多都是5V輸出的，5v1a充電器芯片支持的功能全面，而且穩定，具有不傷手機、電池更耐用、成本低等特點，因此5V 1A的充電器是很多的手機經典標配，5V1A充電器芯片PN8366六級能效充電方案可省略RCD元件。


　　


　　PN8366 5V1A充電器芯片方案特性概述：　　

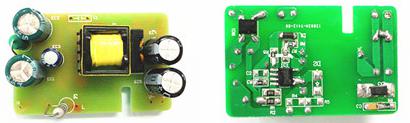

　　單面板設計，雙面元器件，尺寸：40.8mm*31mm*15mm(板上高度)；　　

　　輸入電壓：90~264Vac；　　

　　輸出功率：5W(5V1A)；　　

　　待機功耗：<50mW(264V)　　

　　啟動時間：<100ms(90V)　　

　　擁有輸出短路保護，輸出過流保護，輸出欠壓保護(PCB 端 3.1V 以下)，VDD 過壓保護，FB 分壓電阻開路短路保護，以及電流檢測電阻 Rcs 開短路保護，過溫保護；　　

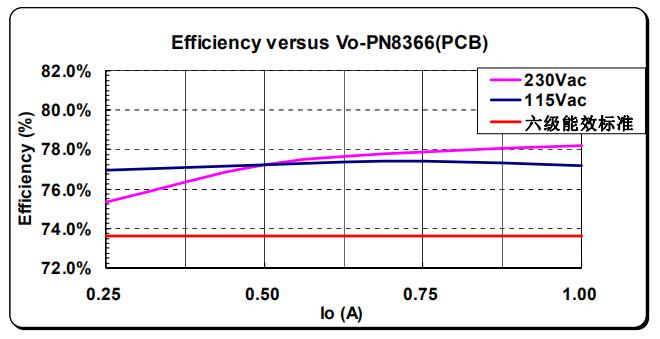

　　平均效率：115V 和 230V 輸入平均效率(PCB 端)滿足六級能效 73.6％，裕量充足。


　　

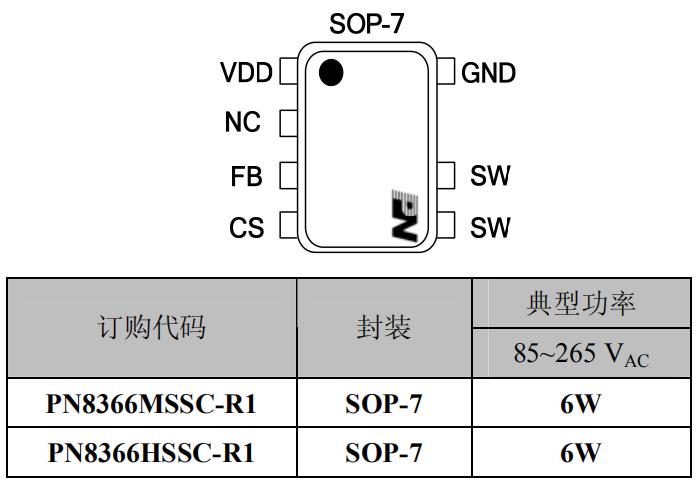

　　PN8366是一款高性能的原邊反饋控制器，PN8366工作在原邊檢測和調整模式，可省略系統的光耦和TL431。　　

　　PN8366 5v1a充電器芯片內置高壓啟動電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準�！　�

　　PN8366 擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。

　　

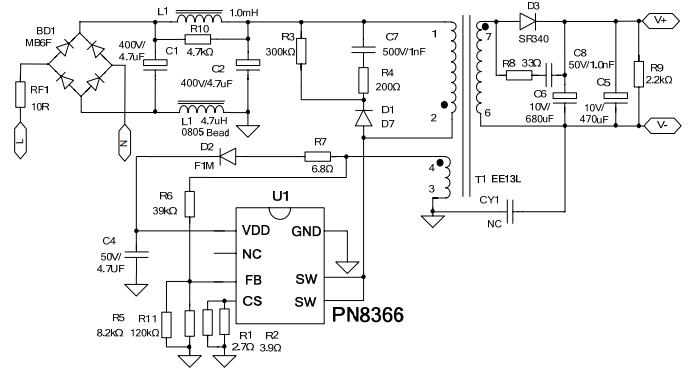

　　PN8366電源原理圖：

　　

　　該電路圖中R6，R5，R11為反饋分壓電阻，通過輔助繞組檢測次級的電壓，使輸出電壓維持在5V�！　�

　　D1，R3 以及 R4，C7 組成 RCD 箝位電路，用于吸收功率 MOS（集成于 PN8366 內部）漏源端尖鋒電壓。　　

　　PN8366 內置高壓啟動功能，可以在 200mS 以內完全啟動；　　

　　當 PN8366 5v1a充電器芯片本體溫度太高時，其內置的 OTP 保護功能會及時動作，關閉 IC，以保護整個系統，溫度下降之后再自動重啟；　　

　　電路具有輸出短路保護，輸出過流保護，開環保護， VDD 過壓保護等功能，以提高整個系統的可靠性；

　　當反饋腳 FB 的分壓電阻開路或短路時，系統都會進入保護狀態；　　

　　當 CS 腳短路（或 Rcs 短路）時系統會發生保護并進入 Latch 狀態，以確保系統不會被損壞；　　

　　C1，L2，C2 組成 π 性濾波，以改善 EMI 性能；


　　


　　PN8366 5V/1A充電器芯片應用方案電路具有過載保護，過流保護，開環保護，以及VDD過壓保護等功能，以提高整個系統的可靠性。待機小于50mW,動態性能好，可滿足六級能效，更多PN8366小體積5v1a充電器芯片方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料請向驪微電子申請。>>
