12v1a適配器方案特性概述：　　

　　■ 輸入電壓：90~264Vac　　

　　■ 輸出功率：12W　　

　　■ 輸出規格：12V1A　　

　　■ 平均效率：>83.26%，滿足CoC V5 Tier 2　　

　　■ PCBA尺寸：50.0mm*38.0mm*16.0mm　　

　　■ 保護全面：具有市電異常保護，輸出短路、VDD過壓、FB上電阻異常、肖特基短路、過溫等保護

　　

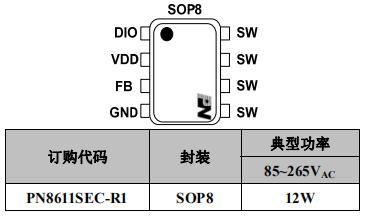

　　PN8611封裝及腳位配置圖

　　

　　PN8611是一款高性能的原邊反饋控制器。PN8611工作在原邊檢測和調整模式，可省略系統的光耦和TL431。PN8611擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。PN8611內置高壓啟動電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準。

　　　　

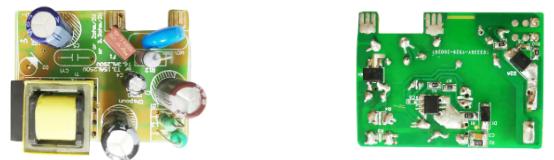

　　DEMO實物圖

　　

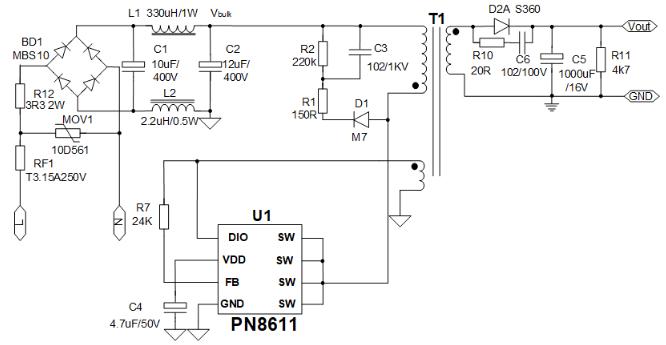

　　方案典型應用圖

　　

　　12v1a適配器方案亮點：　　

　　■ 高集成度，僅2顆外圍，1顆供電電容和1顆調節輸出電壓的反饋電阻；　　

　　■ 高恒壓恒流精度，利用CP trim和FT trim技術，實現CC/CV 3%精度；　　

　　■ 高可靠性，精準實現市電異常保護；　　

　　■ 高轉換效率，多工作模式輕松滿足CoC V5 Tier 2能效標；　　

　　■ 卓越EMC性能，無Y無共模，EMC余量大于6dB

　　

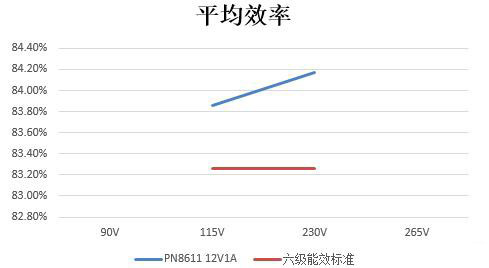

　　效率測試：Vin＝90～264Vac，平均效率>83.26%

　　

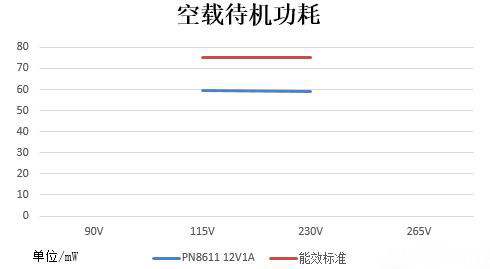

　　待機功耗測試：Vin＝90～264Vac，待機功耗<75mW

　　

　　12v1a適配器方案應用要點　　

　　1、恒流公式如下，其中k為變壓器耦合系數，Ipmax由芯片內部固定，輸出恒流點僅能通過N1和N4調整：　

　

　　2、輸出電壓通過R7和N3設定，F(xiàn)B下偏電阻芯片內部集成為3.9kΩ：　

　

　　3、IFB由R7、N1和N3決定，因而R7和N1還影響市電異常保護點：　　

　　4、Lp決定最高工作頻率fsmax，推薦值65k以內@OCP點：　

　

　　5、合理選擇變壓器，Bmax小于0.36T（PC40）：

　　

　　基于PN8611的12V1A適配器方案，在BOM精簡至21顆元器件的情況下，方案依然可滿足CoC V5 Tier 2能效要求且安規、EMC余量充足，實乃應對12V1A適配器激烈競爭中的一把利刃。如需12V1A適配器方案更多產品相關手冊、Demo的圖紙、BOM、變壓器設計、測試數據、應用要點等詳細資料，請向驪微電子申請。>>
