一、方案概述　　

　　■ PCBA尺寸：48mm*40mm*18mm　　

　　■ AC230V輸入待機功耗55mW　　

　　■ 全電壓輸入時平均效率>87.35%　　

　　■ 變壓器，采用了EE19W磁芯　　

　　■ 具有良好的EMI特性　　

　　■ 具有“軟 啟動、OCP、SCP、OTP自動恢復”等多種保護功能。

　　

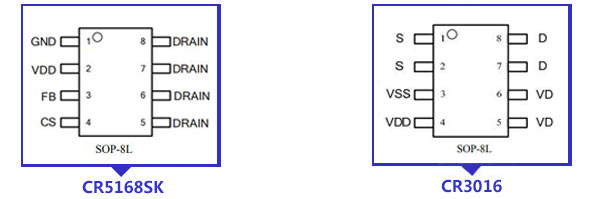

　　二、封裝及腳位配置

　　

　　CR5168SK是一款采用內置高壓功率MOSFET，具有優化的圖騰驅動電路以及電流模式PWM 控制器，適用于待機功耗<75mW的小功率AC/DC電源適配器、充電器電源。CR5168SK采用 PWM+PFM工作模式。在空載和輕載時，電路采用間歇模式，有效的降低了待機功耗。具有“軟 啟動、OCP、SCP、OTP自動恢復”等多種保護功能；由振蕩電路產生的頻率抖動，可以改善 EMI特性。

　　

　　CR5168SK芯片特性：　　

　　■ CR5168SK是采用內置650V高壓功率MOSFET，反激式PWM功率開關；　　

　　■ 內置軟啟動，減小MOSFET的應力，內置斜坡補償電路；　　

　　■ 65kHz開關頻率，具有頻率抖動功能，使其具有良好的EMI特性；　　

　　■ 全電壓輸入范圍，低待機功耗<75mW；　　

　　■ 能效滿足DOE Ⅵ 和 CoC V5_T2 要求；　　

　　■ 具有“軟啟動、OCP、SCP、OTP、OVP自動恢復等保護功能

　　

　　CR3016 是 SOP-8 封裝的一款結構簡單同步整流開關，可工作于 CCM,DCM 和 QR 模式，最 高工作頻率可達 200KHZ，針對 5V 輸出電源系統進行了專門的優化和設計，內置 RDS(ON） 為 10m Ω的 N 溝道 MOS，用來替換傳統的整流二極管，能有效的提升整機的效率并減少熱損耗，提 高整機的穩定性和可靠性。

　　

　　CR3016芯片特性：　　

　　■ 可工作于 CCM,DCM 和 QR 模式，外圍電路簡單；　　

　　■ 最高工作頻率可達 200KHZ；　　

　　■ 內置 RDS(ON） 為 10mΩ60V 的 N 溝道 MOS；

　　

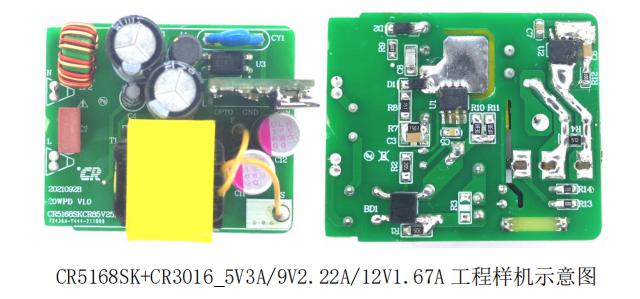

　　三、PCB及DEMO實物圖

　　

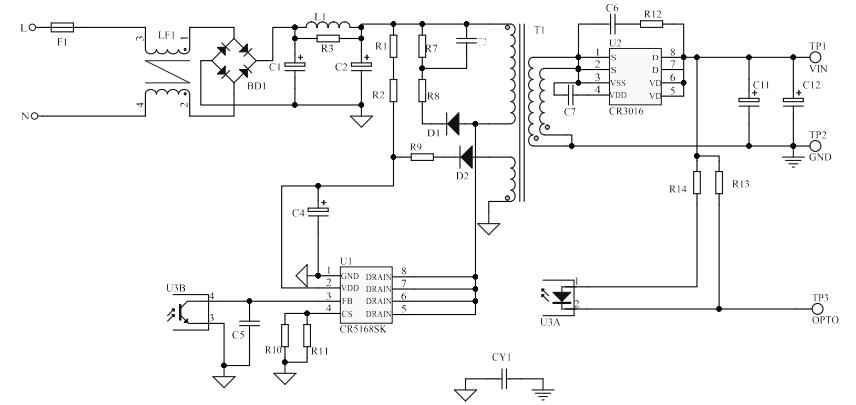

　　四、電源部分原理圖

　　

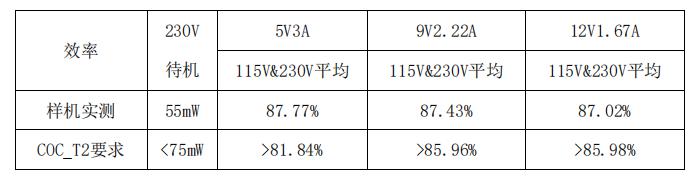

　　五、效率測試

　　

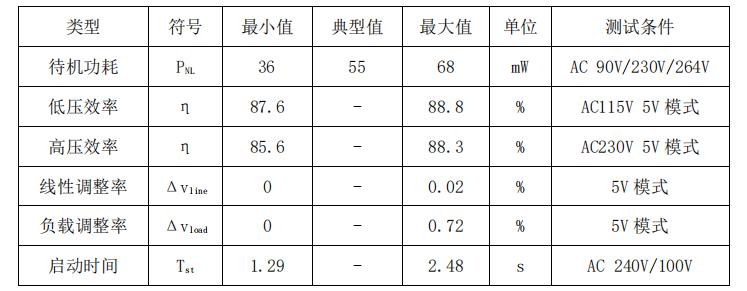

　　六、整機參數

　　

　　七、方案亮點　　

　　● 多電壓輸出，智能匹配移動設備，實現快速充電；　　

　　● 低待機，高效率。全模式（5V/9V/12V）滿足快充能效標準；　　

　　● 體積�。�48mm*40mm*18mm），成本低；　　

　　● 符合EMI標準，EN55022B&EN55013；

　　

　　CR5168SK+CR3016_20w快充頭方案可根據被充電設備USB信號調節5V/9V/12V輸出電壓。AC230V輸入待機功耗55mW，平均效率>87.35%，體積大小僅為 48mm*40mm*18mm，在同類產品中成本低廉，貨源充足，更多產品手冊及應用資料請向驪微電子申請。>>
