9月16日凌晨1點，蘋果如期召開了秋季新品發布會，發布了兩款A(yù)pple Watch和兩款iPad，新一代iPad Air4采用了主流的USB-C接口，并且標配了全新的20W PD快充充電器，在一定程度上推動了USB PD快充的普及，同時，也促進了第三方20W快充產業興起。


　　

　　PD 18W快充具有功率小、體積小、單價低、競爭激烈等屬性，對于20W PD快充而言，在電源芯片方面，各快充大廠商往往更傾向于選擇內置MOS的高集成電源方案，以此減少產品PCBA上元器件數量，降低系統成本、縮短產品開發周期、加速產品上市，搶占市場。

　　

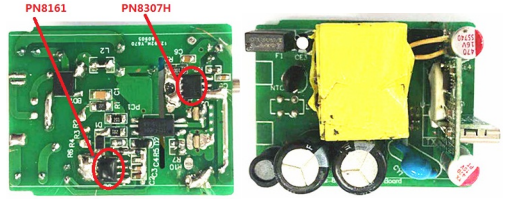

　　作為國產AC-DC半導體企業的標桿，芯朋微抓住了傳統充電配件的更新?lián)Q代的契機，并結合自身優勢，推出了PN8161+PN8307H 18W USB PD快充高集成度解決方案，憑借極簡的外圍設計和穩定的性能，投入市場僅一年多時間，獲得多家電源廠商和品牌的高度認可。


　　

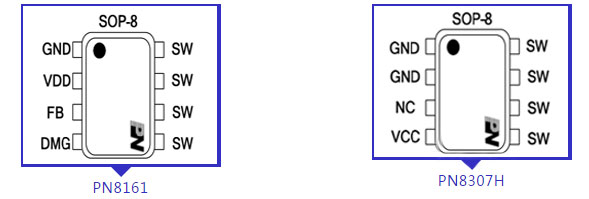

　　PN8161 PWM主控芯片內部集成了準諧振工作的電流模式控制器和功率MOSFET，通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和SoftDriver技術充分保證良好的EMI表現。

　　

　　PN8307H次級同步整流芯片，內置同步整流控制器及高雪崩能力功率MOSFET，適用3.6V-20V常用適配器輸出，適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，同時外圍元件非常精簡。

　　

　　PN8161+PN8307H方案亮點：　　

　　節省10顆以上外圍： 無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓啟動，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。


　　

　　蘋果新款20W充電器的推出，形成了一個全新的市場，將迎來20W快充市場的新一輪增長，PN8161+PN8307H 18W USB PD極簡快充方案，初次級控制器均內置了MOS管，使得電路大大簡化，有效降低BOM成本，更多USB PD快充原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，請向驪微電子申請。>>
