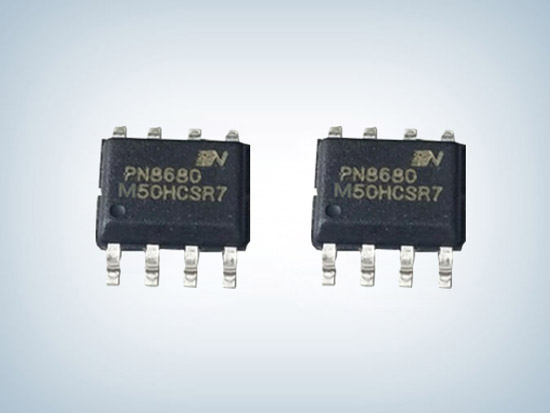

近年來，手機、數碼相機等便攜式電子產品的迅速普及刺激了電源需求量的快速增長，為了發揮電子系統的最佳性能，達到綠色環保的要求，減小電源管理芯片的功耗，提高電能轉換效率，驪微電子新推出離線式高效率低功耗電源芯片PN8680M以體積小、重量輕、效率高等特點被廣泛應用開關電源適配器、電池充電器、機頂盒電源等電子設備。


　　

　　PN8680M低功耗電源芯片內置集成超低待機功耗原邊控制器及650V高雪崩能力智能功率MOSFET，可省略系統的光耦和TL431。

　　

　　PN8680M高效率電源芯片采用高壓?jiǎn)��?dòng)技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動，可實現芯片空載損耗（230VAC）小于50mW。

　　

　　PN8680M原邊反饋低功耗電源芯片在恒壓模式，采用多模式技術提高效率并消除音頻噪聲，使得系統滿足6級能效標準，可調輸出線補償功能能使系統獲得較好的負載調整率。

　　

　　PN8680M低功耗電源芯片采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率，在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節，這樣可獲得恒定的輸出電流。

　　

　　同時PN8680M高效率電源芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。

　　

　　減小功耗和提高電能轉換效率是電源管理系統的一個發展方向，PN8680M高效率低功耗電源芯片有效解決了能源的浪費，提高了系統性能的高轉換效率，如果需要PN8680M高效率低功耗電源芯片的詳細手冊或其他資料，請聯系我們?cè)诰�客服申請。>>>
