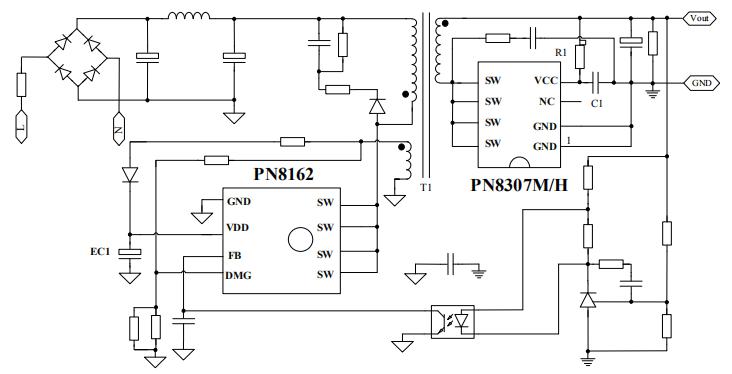

蘋果PD快充規格“升級”到了20W，后續將逐步取代原來的18W USB PD快充充電器，原裝不附送，這無疑將引爆第三方配件市場，近日驪微電子推出了一款基于PN8162+PN8307H的20W USB PD快充充電器方案，同時還提供原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料服務，大大簡化了快充電源廠商的新品開發流程，幫助電源廠商加速新品上市周期，搶占市場先機。


　　

　　20W USB PD快充充電器方案初級PWM主控芯片PN8162是一款內置MOS外圍簡單高效的AC-DC芯片，通過QR-PWM、QR-PFM、Burst-mode的三種模式改善EMI的頻率調制技術，實現了50mW以內的超低待機功耗，全電壓范圍下的最佳效率，擁有優異全面的保護功能。

　　

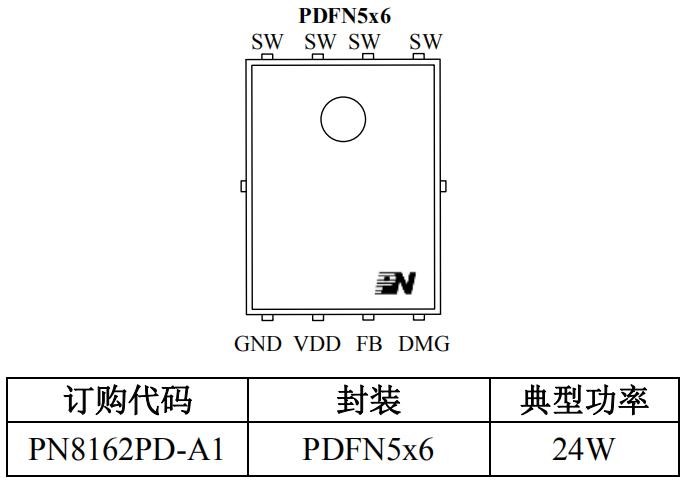

　　PN8162 主控芯片內置輸入欠壓保護，通過 DMG 監控市電，防止市低壓工作導致電源異常，采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；單邊 drain 腳位，高低壓引腳爬電距離大于 1.2mm，安全可靠；工作強制 DCM 模式，從而保證最糟工況下 SR 尖峰電壓可控制在 51V 以內，60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足，進而降低整體方案成本。


　　

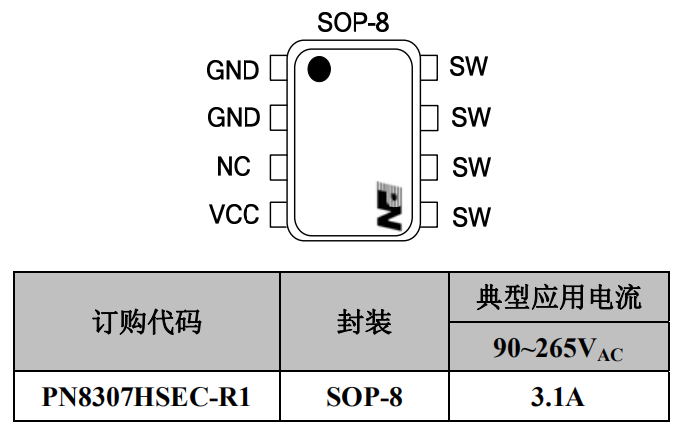

　　次級同步整流芯片PN8307H是一款內置降極低的功率MOSFET外圍簡單高效的SR同步整流芯片，最大限度的縮減了PCB板的占用面積，支持兩種模式工作DCM/QR，擁有自適應次級電流檢測電路，集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能。

　　

　　協議芯片HUSB339BA功率輸出20W，支持PD3.0 5V3A，9V2.22A和12V1.67A輸出，支持QC2.0/3.0，AFC，F(xiàn)CP，BC1.2 DCP和5V2.4A充電協議。


　　

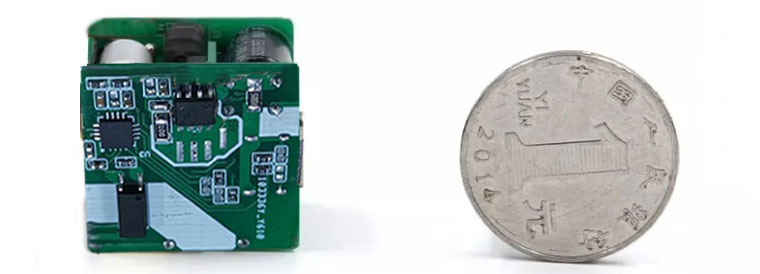

　　20W USB PD快充充電器方案原邊主控 PN8162 和次邊同步 PN8307Ｈ均實現功率集成，得益于智能 MOS 技術，節省啟動電阻、CS偵測電阻等多顆外圍，PCBA 尺寸為28mm*28mm*24mm，PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電，在 3-12V 輸出電壓范圍內無需外部 LDO，精簡外圍。

　　

　　20W USB PD快充充電器方案支持12V1.67A；9V2.22A；5V3A三檔輸出，最大功率為20W，除了USB PD3.0快充協議外，還可兼容 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A等協議。
