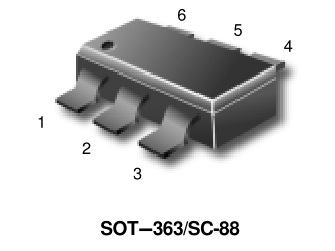

LMBT3946DW1T1器件是我們廣受歡迎的產品SOT-23 / SOT-323三引線器件。 它是為一般設計的目的放大器應用并安裝在SOT-363中六引線表面貼裝封裝。 通過放入兩個分立器件一個封裝，該器件非常適合低功率表面貼裝電路板空間非常寶貴的應用。　　　

　　　

　　•h FE，100-300　　

　　•低V CE（sat），<0.4 V.　　

　　•簡化電路設計　　

　　•減少電路板空間　　

　　•減少組件數量　　

　　•提供8毫米，7英寸/ 3,000單位膠帶和卷盤　　

　　•設備標記：LMBT3946DW1T1 = 46

　　

　　最大額定參數：

Rating	Symbol	Value	Unit
電壓 （NPN） （PNP）	V CEO	40 -40	Vdc
Collector-Base電壓 （NPN） （PNP）	V CBO	60 -40	Vdc
Emitter-Base電壓 （NPN） （PNP）	V EBO	6.0 -5.0	Vdc
Collector Current-Continuous（NPN） （PNP）	I C	200 -200	mAdc
Electrostatic discharge	E SD	HBM>16000, MM>2000	V

　　

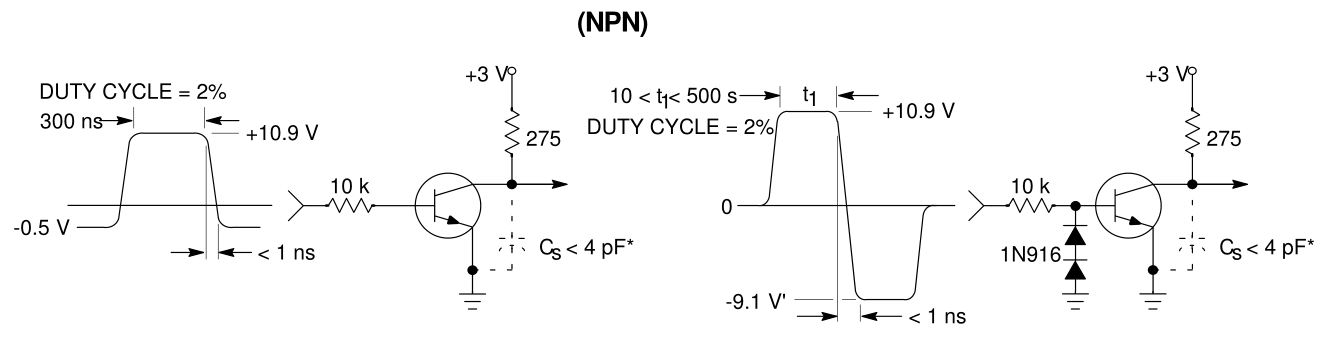

　　典型的電氣特性:
