CR3346適用于寬輸入電壓范圍，輸出 12V1A，是一款低成本、高性能的工作在QR模式下的脈寬調制控制開關，適用于離線式小功率ACDC應用，下面一起了解下基于CR3346 12V1A恒壓恒流輸出的電源適配器方案。


　　

　　CR3346芯片特性：　　

　　● CR3346 是內置 650V 功率 MOS 管，反激式 QR 原邊控制 PWM 功率開關；　　

　　● 內置軟啟動，內置斜坡補償電路，內置過功率補償；　　

　　● 多模式控制的能效均衡技術，低待機高效率滿足能效要求；　　

　　● 具有“軟啟動、OCP、SCP、OTP、OVP 自動恢復等保護功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器

　　

　　一、方案概述　　

　　1、PCBA尺寸：W*L*H=34*62*20mm，是一款全電壓實現12V1A輸出的電源適配器。　　

　　2、AC90V滿足啟動時間的條件下，實現AC264V樣機待機功耗僅為69mW；　　

　　3、輸出帶線，全電壓輸入時平均效率>83.97%；能夠滿足最嚴格的 “COC_V5_T2” 能效標準；　　

　　4、滿足EMI要求；全電壓可實現±2%電壓、電流輸出精度。　　

　　5、具有良好的恒壓、恒流輸出效果；同時具有“軟啟動、輸出短路保護、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。　　

　　6、變壓器采用了EE16加厚立式磁芯骨架（PC40材質）。

　　

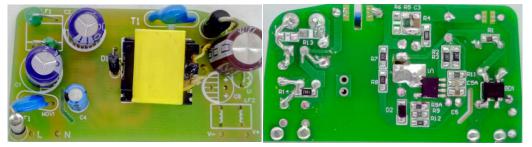

　　二、PCB及DEMO實物圖


　　

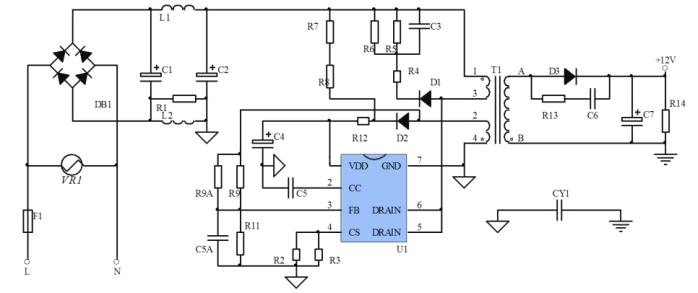

　　三、12V1A電路原理圖

　　

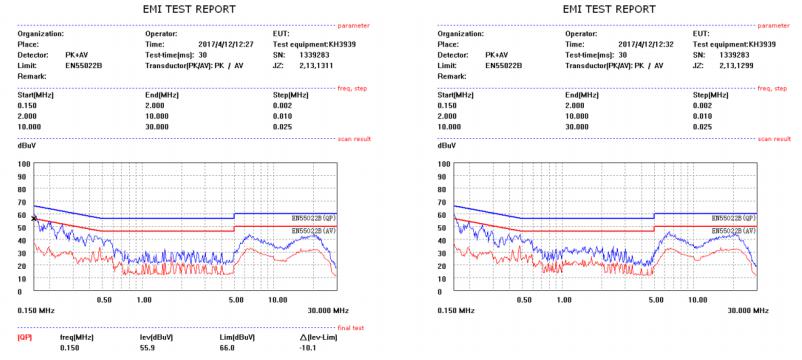

　　四、EMI測試：輸入AC115V60Hz /AC230V50Hz；輸出負載：功率電阻；

　　

　　五、CR3346 12V1A電源適配器方案亮點　　

　　● 待機功耗&效率達到 COC_V5_T2 標準　　

　　● 符合 EMC 標準　　

　　● CC/CV 工作模式　　

　　● 具備良好的動態響應　　

　　● 完善的異常狀態保護功能　　

　　● 低成本，高可靠性。

　　

　　CR3346 12V1A電源適配器方案采用原邊控制方式，不需要TL431和光耦。內置采樣電路能夠提供高精度恒流/恒壓控制，能夠較好地滿足大多數充電器的要求，在應用中可兼容PN8370SSC-R1M，更多相關產品手冊、電路原理圖及BOM、變壓器、 EMI測試數據等資料，請向驪微電子申請。>>
