CR6890A是一款高集成度、低待機功耗的CCM+QR混合電流模式PWM 控制器，主要應用在30W PD快充、65W適配器電源，可以兼容替換OB2362A、 RT7737、LD5523等。下面了解一款19V3.42A電源適配器方案，PWM控制IC 采用CR6890A，同步整流 IC 為 CR3012，能夠適用于寬輸入電壓范圍，輸出功率 65W，是恒壓輸出的電源適配器方案。

　　

　　一、方案概述　　

　　1、PCBA尺寸：107*45*28mm,是一款全電壓實現19V3.42A輸出的電源適配器。全電壓輸入時平均效率>91.6%；輸出接18AWG1.5米線能夠滿足“COC_T2” 能效標準。　　

　　2、具有良好的動態負載能力；同時具有“軟啟動、QR、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。　　

　　3、變壓器，采用了PQ2620磁芯（PC40材質）。

　　

　　CR6890A 芯片特性　　

　　● SOT23-6 封裝的副邊 PWM 反激功率開關；　　

　　● 內置軟啟動，減小 MOSFET 的應力，斜坡補償電路；　　

　　● 65kHz 開關頻率，具有頻率抖動功能，使其具有良好的 EMI 特性；　　

　　● 具有“軟啟動、QR、OCP、SCP、OTP、OVP 自動恢復等保護功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器。

　　

　　CR3012 芯片特性　　

　　● 外置 MOS SOP-8 封裝同步整流芯片，可工作于 CCM、DCM 和 QR 模 式；　　

　　● 最高工作頻率 400KHz，精簡外圍電路；　　

　　● 較低的工作電流和較高的系統效率滿足能效要求。

　　

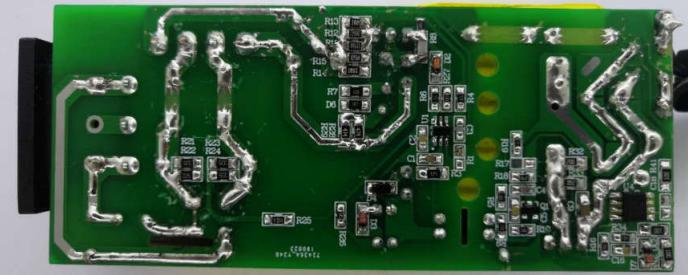

　　二、DEMO實物圖

　　

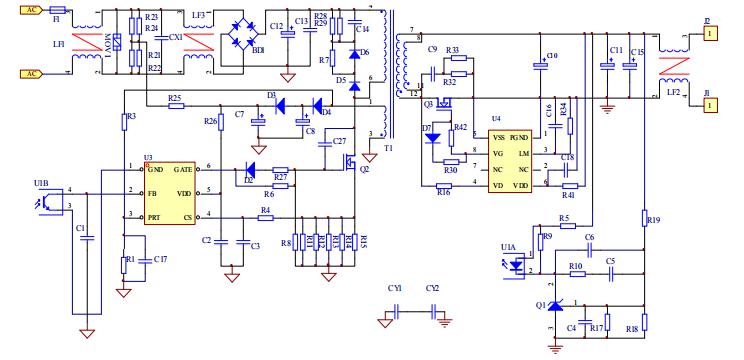

　　三、電路原理圖

　　

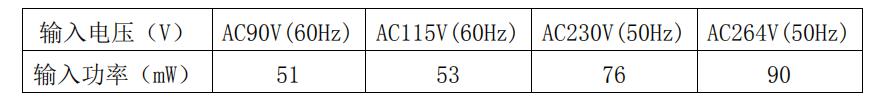

　　三、待機功耗(90V/60Hz -264V/50Hz)

　　

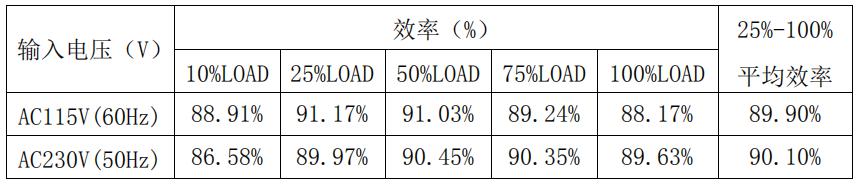

　　四、效率測試（1.5M 18AWG Cable）

　　

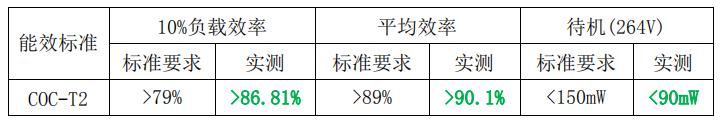

　　五、能效等級評估

　　

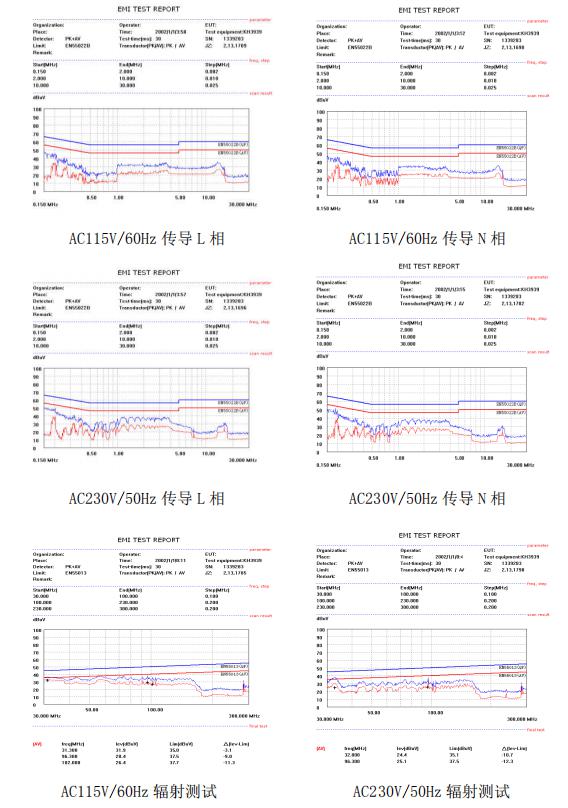

　　六、EMI 評估測試　　

　　輸入：AC115-60HZ/230V-50Hz；輸出負載200W 5.55Ω大功率電阻。

　　

　　CR6890A+CR3012 65w電源適配器方案，平均效率>90.1%，待機功耗<90mW，滿足“COC_T2” 能效標準。更多19V3.42A電源適配器方案相關手冊、原理圖、電源輸入輸出規格、BOM 清單、變壓器參數、主要性能測試數據等資料，請向驪微電子申請。>>
