在小功率消費類電子應用中，反激式電源是主流，隨著電源功率密度的提高，為考量空間和成本帶來的壓力，一般電源管理IC設計師會把控制芯片和MOS封在一起，名曰“內置MOS”，反激式原邊反饋電源芯片非常適合小功率段，同時天然提供了隔離的效果。

　　

　　原邊反饋省去了431和光耦，主要為其應用電路有效節省空間以及成本，在省去了這些元器件之后，為了實現高精度的恒流/恒壓（CC/CV）特性，必然要采用新的技術來監控負載、電源和溫度的實時變化以及元器件的同批次容差，這就涉及到初級（原邊）調節技術、變壓器容差補償、線纜補償和EMI優化技術。


　　

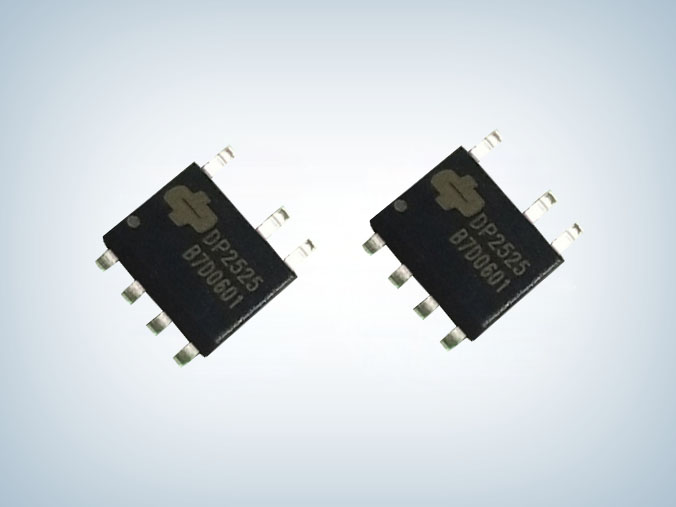

　　驪微電子代理的DP2525是一款高精準的恒流/恒壓原邊反饋開關電源芯片,內置800V功率三極管（BJT)，集成了獨有恒壓(CV)和恒流(CC)控制技術，可實現小于±4%的恒壓恒流精度。在恒流(CC)控制電流和輸出功率可以通過CS腳的電流采樣電阻RS來調整，在恒壓(CV)控制多模式控制操作可實現高可靠性高效率.負載全程無音頻噪音。獨有的頻率抖動技術，可以輕松提高EMI余量，降低EMI器件的成本。優化動態響應，降低輸出紋波。

　　

　　原邊反饋芯片新型的AC/DC控制技術，與傳統的副邊反饋的光耦加431的結構相比，其最大的優勢在于省去了這兩個芯片以及與之配合工作的一組元器件，這樣就節省了系統板上的空間，降低了成本并且提高了系統的可靠性。在手機充電器等成本壓力較大的市場，以及LED驅動等對體積要求很高的市場具有廣闊的應用前景。
