目前的開關電源大致分為兩類，分別是直流和交流開關電源。其中直流開關電源的核心是DC-DC轉換器，DC-DC轉換器依據輸入和輸出之間是否有電氣隔離，分成隔離式DC-DC轉換器和非隔離式DC-DC轉換器。

　　

　　非隔離式的DC-DC轉換器都是基于降壓，升壓以及降壓-升壓型DC-DC轉換器而衍生出來的，下面就簡單介紹一下這三種DC-DC轉換器。

　　

　　1.降壓型DC-DC轉換器：　　

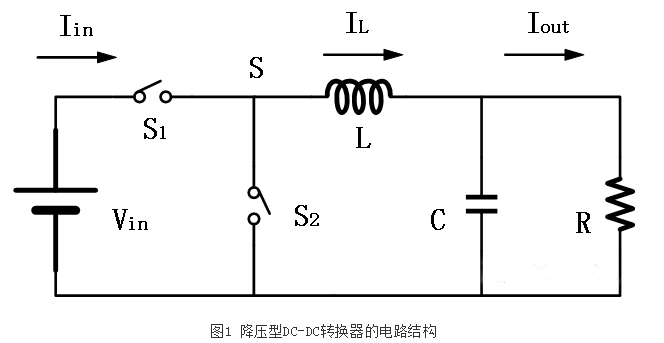

　　下圖1顯示的是降壓型DC-DC轉換器的電路結構。其中Vin是輸入電壓；S1是上開關管，用功率MOSFET實現，控制電路決定其導通和關斷；S2是下開關管，一般用MOSFET或肖特基二極管實現；L,C為濾波元件；R是負載電阻。

　　

　　在一個開關周期T中，令S1的導通時間為ton，令導通占空比ton/T為D；令S2的導通的時間為toff，令截止占空比toff/T為D’。IL是電感電流，VL是電感兩端電壓。

　　

　　ton+toff=T時，電感中持續有電流，這種工作狀態叫做電感電流連續模式(CCM, Continuous Conduction Mode)。而當電感中電流在一段時間保持為零時，即ton+toff＜T時，就會出現另一種工作狀態，即電感電流不連續模式。輸出電流或電感L過小，周期T過長都會使電感電流不連續模式發生。對于這種電路結構，輸出電壓均低于輸入電壓，從而稱之為降壓型DC-DC轉換器。

　　

　　2.升壓型DC-DC轉換器　　

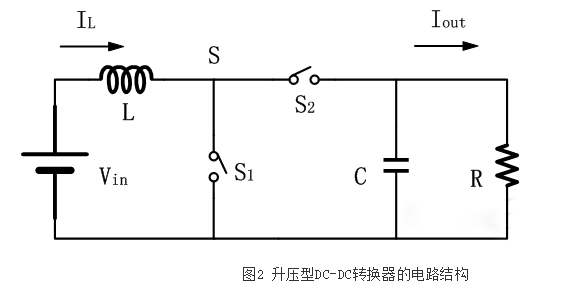

　　升壓型DC-DC轉換器中所用的電路元件與降壓型結構相同，有著相似的結構，只是將開關和電感的位置進行互換。具體電路下圖2所示。

　　

　　周期開始的時候，開關管S2導通，S1截止，電源給電感進行充電從而使得電感電流持續上升。而當控制電路使S2截止時，電感電流經由S1分別流向電容和負載。對于這種電路結構，輸出電壓均高于輸入電壓，從而稱之為升壓型DC-DC轉換器。

　　

　　3.降壓-升壓型DC-DC轉換器　　

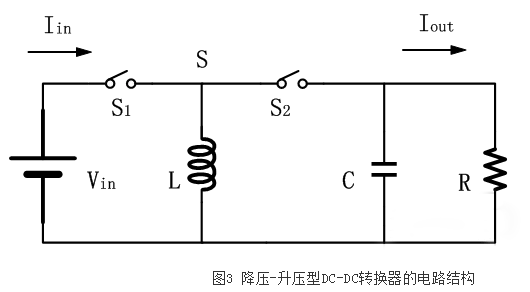

　　降壓-升壓型DC-DC轉換器的工作原理與前兩種轉換器類似，該轉換器可以同時使電壓增加或降低。具體電路如圖3所示。

　　

　　周期開始的時候，開關管S1導通，S2截止，電源給電感進行充電從而使得電感電流持續上升。而當控制電路使S1截止時，電感電流經由S2分別流向電容和負載。

　　

　　當導通占空比D＜0.5時，該DC-DC轉換器是降壓的，而當D＞0.5時，該DC-DC轉換器是升壓的。并且由于無論是升壓型還是降壓型，該DC-DC轉換器的輸出與輸入的電壓極性相反，因此又稱降壓-升壓型DC-DC轉換器為反向型DC-DC轉換器。

　　

　　DC-DC轉換器是將某一直流電壓轉變成其他直流電壓的開關電源管理芯片，DC-DC轉換器的特點有：輸出電壓變化范圍廣，工作效率高，輸出電流大，安全可靠，廣泛應用在工業控制及其自動化、通訊、電力、醫療、電子等領域。
