對于手機充電而言，18W是一個絕佳的充電功率，因為它在兼顧快速充電的同時，帶來了小體積的優勢，隨著“下一代iPhone將標配18W USB PD充電器”消息的擴散，加速了USB PD快充芯片的普及，驪微電子代理的芯朋微隨之推出基于PN8161+PN8307H的18W PD快充電源應用方案。

　　

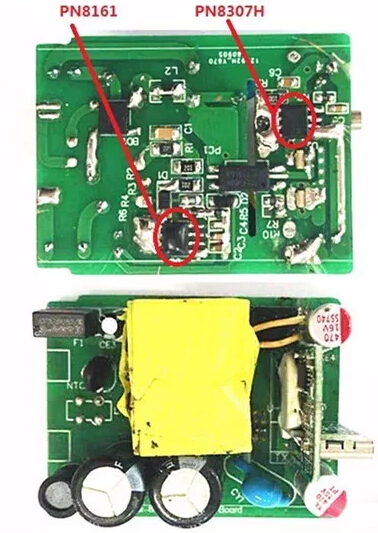

　　一、芯朋18W USB PD充電器DEMO實物圖

　　

　　芯朋微18W USB PD充電器DEMO板上面，除了變壓器和必要的電阻電容之外，外加絲印“PN8161+PN8307H”的SOP-8集成芯片，芯片均采用內置MOS的設計，集成度非常高，節省至少10顆以上外圍，只需極少的外圍元器件即可實現完整的功能。

　　

　　二、下面讓我們一起看下18W PD快充電源芯片測試數據

　　

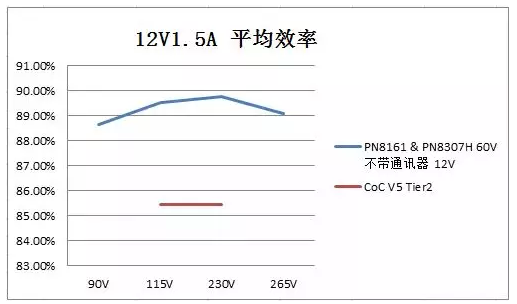

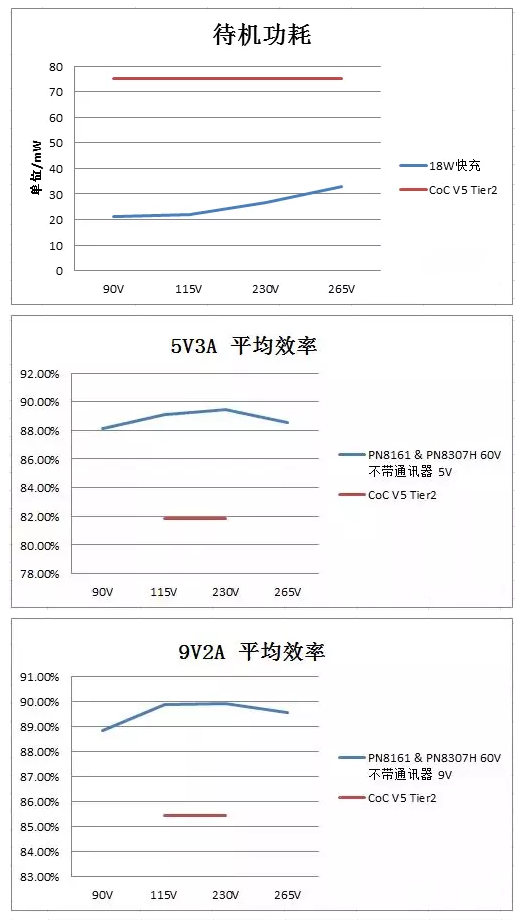

　　1.能效測試

　　

　　測試條件：測試點為PCB端

　　

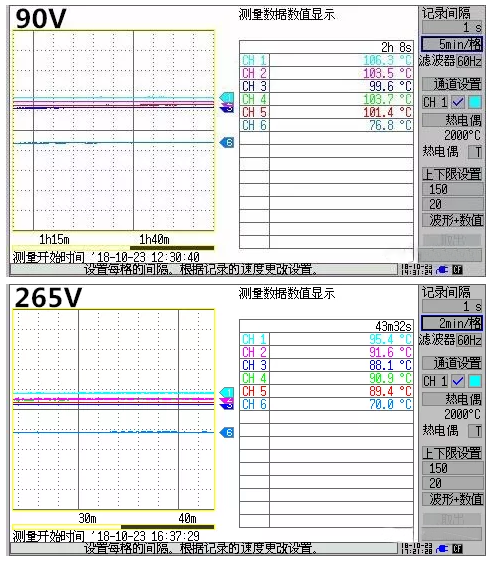

　　2.溫升測試

　　

　　測試條件：45℃環溫,無風，帶殼,空氣自然對流,輸出為5.9V3A

　　

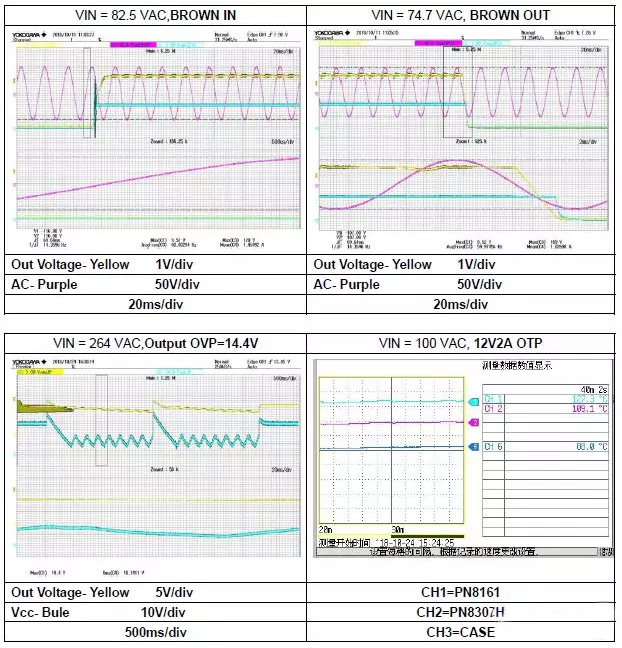

　　3.保護功能

　　

　　每一款支持USB PD快充新機的發布，都會一次次地刺激著整個配件市場，隨著iPhone新機的上市，18W USB PD充電器的需求量將會劇增，而目前抑制USB PD普及的主要瓶頸就是價格，芯朋微推出的這套方案采用SSR架構，滿足PD3.0/QuickCharge 4+，可以幫助下游廠商減少BOM成本，提高產品的競爭優勢，并擁有市電Brown in/out、輸出過壓保護、精準過溫保護、逐周期過流保護、次級整流管短路保護等，很好的迎合了市場的需求，性價比也極高，需要更多詳細資料可向我司申請。。。。。
