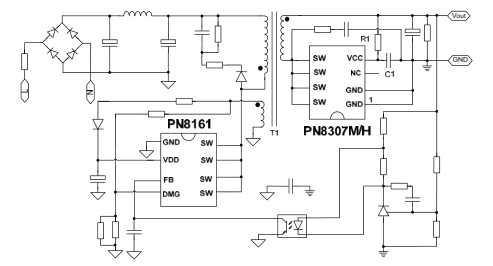

隨著USB PD快充及高通QC4+快充的普及，市面上目前已有多款設備支持了USB PD快充，在USB PD＆Type-C亞洲大會上，芯朋微應用技術總監王曠發布了《如何讓PD快充及無線充方案更精簡？》基于PN8161+PN8307H一套外圍極簡、極具成本優勢的18W USB PD快充充電器方案。


　　

　　18W PD快充充電器方案原邊芯片PN8161采用SOP8封裝，內置690V智能MOSFET，并節省啟動電阻及CS偵測網絡，集成市電Brown in/out、AC OVP等保護，可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近顆10元器件。

　　

　　18W PD充電器方案副邊芯片PN8307H同樣采用SOP8封裝，內置60V智能MOSFET，可實現零外圍工作，并通過控制策略創新降低SR反向電壓至50V以內，顯著降低方案成本。


　　

　　整體方案支持90~265V市電輸入，輸出電壓范圍3.3-12V，電流分別是5V/3A、9V/2A、12V/1.5A，輸出總功率為18W，同時，18W USB PD快充充電器方案效率滿足CoC V5 Tier 2，擁有卓越的EMC性能；SR與協議芯片分開，協議芯片可根據客戶的需求任意搭配，易實現最簡通信模塊，整體方案簡潔、靈活。


　　

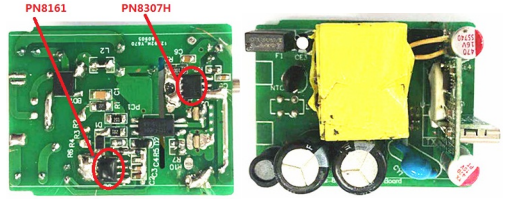

　　目前，基于PN8161+PN8307H18W USB PD快充充電器方案已經量產出貨，并得到了市場的高度認可與支持，傳輸速率快，供電能力強，有效的解決了手機快速充電續航等問題，同時，驪微電子作為芯朋微一級代理商，為你提供一站式的應用解決方案和現場技術支持服務，使產品的系統性能優異、靈活可靠，并具有成本競爭力。
