自從2017年蘋果首次發布三款支持USB PD快充手機iPhone 8、iPhone 8 Plus、iPhone X，刺激了整個手機市場，隨后國內廠商小米、華為、錘子等紛紛入局，目前，USB PD快充已成為手機、游戲機、筆記本電腦等電子設備的首選充電方案，驪微電子推出PN8161、PN8275大功率充電器主控芯片，可用于USB PD快充！


　　


　　PN8161是一顆USB PD快充主控芯片，支持 18W 輸出功率，外圍極其簡潔，擁有市電Brown in/out、輸出過壓保護、精準過溫保護、逐周期過流保護、次級整流管短路保護等，是專為手機充電設備量身定制的高性價比方案。

　　

　　PN8161產品特征　　

　　■ 內置650V高雪崩能力的功率MOSFET　

　　■ 準諧振工作　　

　　■ 最高開關頻率125kHz　　

　　■ 外圍精簡，無需啟動電阻及CS檢測電阻　　

　　■ 高低壓腳位兩側排列提高安全性　　

　　■ 內置高壓啟動，空載待機功耗<50mW @230VAC　　

　　■ 改善EMI的頻率調制技術　　

　　■ 供電電壓8-40V，適合寬輸出電壓應用　　

　　■ 優異全面的保護功能　　

　　   過溫保護 (OTP)　　

　　   輸出過壓保護　　

　　   逐周期過流保護 (OCP)　　

　　   輸出開/短路保護　

　　   次級整流管短路保護　　

　　   過負載保護（OLP）

　　

　　PN8161應用于18W PD充電器方案，除外圍精簡外，芯片通過DMG腳開關波形間接采樣市電和輸出電壓，實現市電OVP和輸出電壓OVP，避免充電器內部器件或手機PMU過壓損壞。芯片采用3D疊層封裝技術，控制器可精準監控內部智能功率MOS溫度，實現低成本、精準快OTP，有效防止功率器件過熱引起的安全問題。


　　

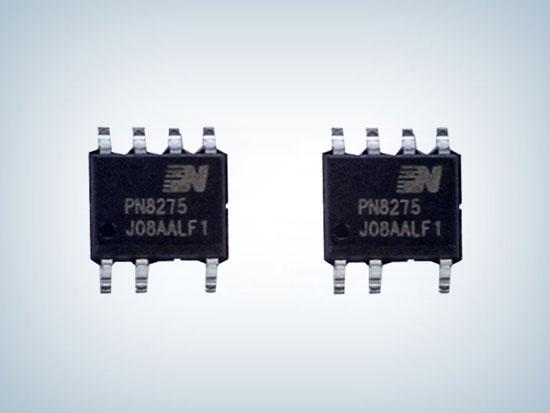

　　PN8275是一款符合6級能效標準的次級反饋芯片，隔離式AC-DC 高性能準諧振開關電源控制芯片，內置高壓功率管，芯片提供了極為全面和性能優異的智能化保護功能，包括輸入欠/過壓保護、X電容放電功能、輸出過壓保護、外部OTP保護、周期式過流保護、過載保護、軟啟動功能。

　　

　　PN8275產品特征　　

　　■ 內置高壓啟動電路　　

　　■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率　　

　　■ 自適應PWM開關頻率65/85kHz，減小變壓器體積　　

　　■ 內置輸入欠壓保護(PN8275)　　

　　■ 內置輸入過壓保護(PN8275P)　　

　　■ 內置X電容放電功能(通過IEC62368-1:2014認證)　　

　　■ 空載待機功耗< 50 mW @230VAC　

　　■ 改善EMI的頻率調制技術　　

　　■ 供電電壓8~40V，適合寬輸出電壓應用　

　　■ 線電壓補償外部可調　　

　　■ 優異全面的保護功能　　

　　   過溫保護 (OTP)　　

　　   輸出過壓保護　　

　　   逐周期過流保護 (OCP)　　

　　   輸出開/短路保護　　

　　   專利的DMG電阻短路保護(Latch模式)　　

　　   次級整流管短路保護　　

　　   過負載保護（OLP）

　　

　　PN8275應用于30W/45W/60W PD充電器，芯片通過850V耐壓HV腳直接監控市電實現市電OVP保護，并兼具高壓啟動、X電容放電等功能。芯片內置片內OTP和片外OTP，可監控充電器多個熱點，實現雙重OTP保護，更安全。此外，DMG實現輸出過壓保護和OCP線電壓補償，避免輸出電壓異常損壞手機電池管理電路。


　　


　　PN8161、PN8275大功率充電器主控芯片適用于USB PD快充電源配件領域的充電器、適配器、開放式開關電源等，PN8161支持18W功率輸出，PN8275支持30W/45W/60W功率輸出專為電子設備充電定制，極具性價比，更多PD快充產品的詳細手冊或技術資料，請向驪微電子申請。>>
