X電容放電專用芯片--PN8275解決大功率電源待機難題
字號:T|T
由于大部分的用電設備長期都處于待機狀態,所以現在電源工程師不但要考慮到電源的效率,還要顧及空載或者待機功耗,AC輸入端最大的損耗就來自于X電容放電的電阻,容值越大,放電的電阻就越小,損耗也就越大,為了降低損耗可以用專門的X電容放電芯片--PN8275,可以自動檢測AC是否掉電,正常工作幾乎沒有損耗,解決大功率電源待機難題。

X電容放電專用芯片--PN8275芯片特點
■ 集成X電容放電模塊,利用HV腳監控市電,市電斷開后啟動1.5mA恒流源自動對X電容進行放電,放電速度快;
■ 符合IEC62368-1安規要求,CB證書編號:DK-76617-UL;

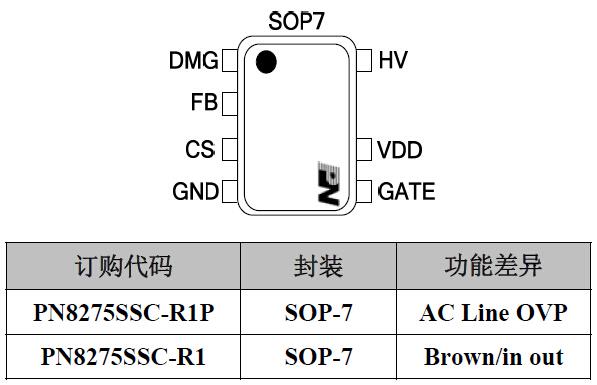

■ 高可靠性:1.定制SOP-7框架,滿足HV腳和VDD腳之間更高的爬電距離要求;2.HV內置800V VDMOS,比LDMOS有更高的抗雪崩能力;3.VDD耐壓大于45V,HBM ESD 4KV;
■ 保護功能齊全,集成市電欠壓、市電過壓、輸出過壓、OTP等保護;
■ 高能效,增加了DMG腳,帶準諧振的多工作模式,效率更高,輕松滿足CoC V5 Tier 2能效標準。

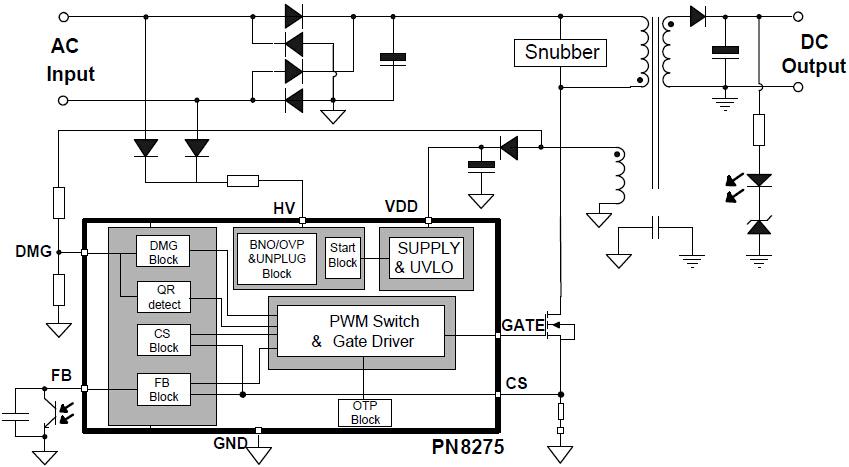

PN8275 x電容放電芯片的HV腳兼具高壓啟動和X電容放電功能。市電正常時,HV模塊在啟動結束后關閉;當AC輸入斷開后,90ms內可判斷出市電異常,則啟動HV內部的恒流源放電。二極管D1、電阻R1和D6構成放電回路1,二極管D2、電阻R1和D4構成放電回路2。

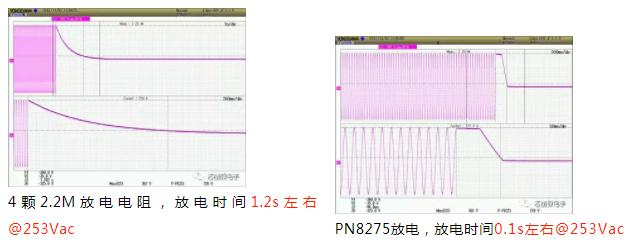

在12V3A電源方案實驗中,X電容0.22uF,市電斷電后,4顆2.2M放電電阻,放電時間1.2s左右@253Vac,x電容放電芯片PN8275放電,放電時間0.1s左右@253Vac,放電時間更短,更安全!

X電容放電芯片PN8275,具有降低系統待機功耗,縮短放電時間(更安全),降低系統EMC設計難度(X電容選擇更靈活)等三大優點,X電容芯片PN8275適用于適配器、TV、大功率輔助電源等反激拓?fù)浼軜?gòu)的應用場合。
