同步整流ic工作原理，同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術，它能有效提高變換器的轉換效率，并且不存在由肖特基勢壘電壓而造成的死區電壓，并可利用其二次側的優勢改善電源指標。


　　

　　同步整流的基本電路結構原理：　　

　　功率MOSFET屬于電壓控制型器件，它在導通時的伏安特性呈線性關系。用功率MOSFET做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。

　　

　　為什么要應用同步整流技術：　　

　　電源的損耗主要由功率開關管損耗、高頻變壓器損耗、輸出端整流管損耗三部分組成，隨著電子技術的發展，使得電路的工作電壓越來越低、電流越來越大。低電壓工作有利于降低電路的整體功率消耗，但也給電源設計提出了新的難題，電源同步整流芯片有利于降低電路的整體功率消耗，以滿足六級能效的需求。

　　

　　同步整流相比傳統的肖特基整流技術優勢：　　

　　一、這兩種整流管都可以看成一扇電流通過的門，電流只有通過了這扇門才能供負載使用。　　

　　二、傳統的整流技術類似于一扇必須要通過有人大力推才能推開的門，故電流通過這扇門時每次都要巨大努力，出了一身汗，損耗自然也就不少了。　　

　　三、而同步整流技術有點類似我們通過的較高檔場所的感應門了：它看起來是關著的，但你走到它跟前需要通過的時候，它就自己開了，根本不用你自己費大力去推，所以自然就沒有什么損耗了。　　

　　通過類比，我們可以知道，同步整流技術就是大大減少了開關電源輸出端的整流損耗，從而提高轉換效率，降低電源本身發熱。


　　

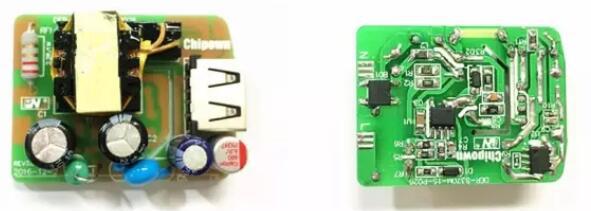

　　在電源設計中，內置mos同步整流ic因外圍精簡、EMC性能卓越、支持任意工作模式、貼片封裝并無需散熱片，5V2A，5V2.4A，5V3.4A，12V2.4A，12V3A輸出同步整流經典IC PN8306、PN8307， 5V2.4A，5V3A，12V2A，12V2.4A，12V3A，12V3.5A輸出的佼佼者PN8308、PN8309，因此同步整流ic廣泛應用于六級能效電源方案。
