近期電源制造大廠福瑞康基于芯朋微PN8162+PN8307H pd 20W充電器方案推出了一款20W迷你PD快充充電器“快充1億”，產品采用圓柱形造型設計，腰身設有環形凹槽，頂部是牡丹浮雕與“1億”字眼的外觀設計，同比市面上大多采用方塊造型相仿設計的迷你20W快充充電器來說，這款產品不得不說十分具有創意。


　　


　　pd 20W充電器“快充1億”迷你充，輸入100-240V~ 50/60Hz 0.5A，輸出5V3A、9V2.22A、12V1.67A，具備5V3A、9V2.22A、12V1.5A三個固定電壓檔位，支持Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議，符合3C認證和VI級能效認證要求，和蘋果20W充電器直觀對比，雖造型風格不同，但計算出來體積更小。


　　


　　pd 20W充電器主控芯片采用芯朋微PN8162，內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。　　

　　N8162采用QR控制技術，降低芯片開通損耗；PDFN功率封裝，單邊drain腳位，高低壓引腳爬電距離大于1.2mm，便于PCB布線及敷銅散熱。　　

　　PN8162工作強制DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。


　　

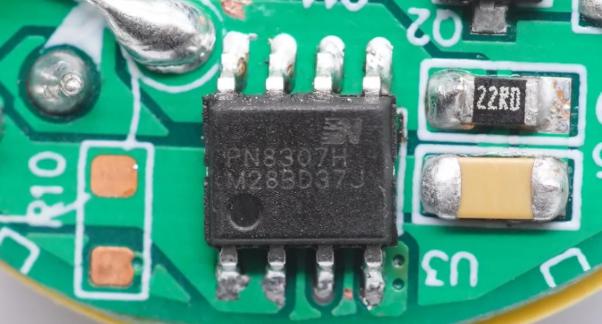

　　和PWM主控芯片搭配的是芯朋微PN8307H次級同步整流芯片。PN8307H內置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管，導通壓降極低的功率MOSFET可以提高電流輸出能力，降低溫升，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。　　

　　PN8307H內置12mΩ60V耐壓同步整流管，適用3.6V-20V常用適配器輸出，適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，同時外圍元件非常精簡。


　　

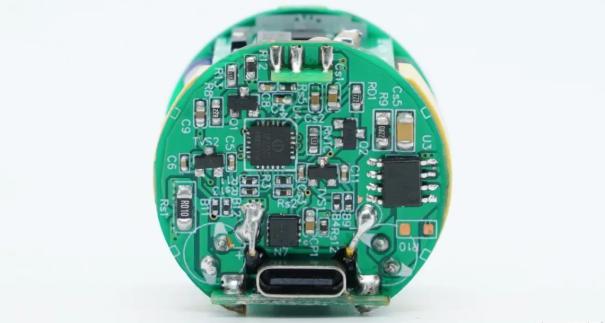

　　基于芯朋微PN8162+PN8307H pd 20W充電器方案“快充1億”原邊主控和次邊同步整流均實現功率集成，方案精簡，利于充電器小型化設計，USB PD協議芯片采用英集芯IP2723T，具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本，更多基于PN8162+PN8307H的20W迷你PD套片解決方案，包含線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點可向驪微電子申請。>>
